局部放电图谱的波形有很多种，这么多种显示，怎么区分呢？别急，武汉合众电气给您说明下，局部放电测试仪波形种类虽然多，但大体常见的波形有十五种，先了解这十五种，基本能应对大多数情况了。这里我们分三期，每期对五种波形进行解释。

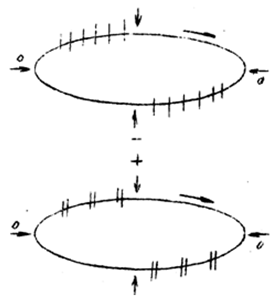

  ①典型的内部气泡放电的波形特点：（图8-14）

  A、放电主要显示在试验电压由零升到峰值的两个椭圆象限内。

  B、在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位（定位设备接收的直接波与反射波在定位点的接收天线处相位差180°，两个信号抵消而产生定位信号为零（丢失）的现象。）延伸。

  C、两个相反半周上放电次数和幅值大致相同（最大相差至3：1）。

  D、放电波形可辩。

  E、q与试验电压关系不大，但放电重复率n随试验电压上升而加大。

  F、局部放电测试仪起始电压Ui和熄灭电压Ue基本相等。

  G、放电量q与时间关系不大。

  H、如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。

  ②金属与介质间气泡的放电波形特点：

  局部放电测试仪波形特点：正半周有许多幅值小的放电，负半周有很少幅值大的放电。幅值相差可达10﹕1，其他同上。

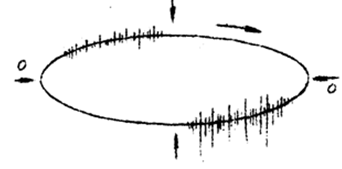

  典型例子：绝缘与导体粘附不良的聚乙烯电缆的放电。q与试验电压关系不大。（图 8-15）

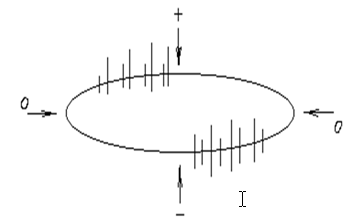

  如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往是含有不同大小多个气泡，或是外露的金属与介质表面之间出现的表面放电。（图8-16）

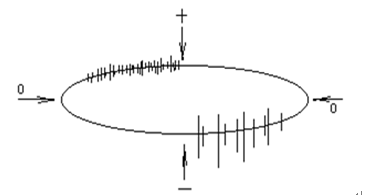

  ③悬浮电位物体放电波形特点：

  局部放电测试仪波形特点：在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同，成对出现。放电可移动，但它们间的相互间隔不变，电压升高时，根数增加，间隔缩小，但幅值不变。有时电压升到一定值时会消失，但降至此值又重新出现。

  原因：金属间的间隙产生的放电，间隙可能是地面上两个独立的金属体间（通过杂散电容耦合）也可能在样品内，例如屏蔽松散。

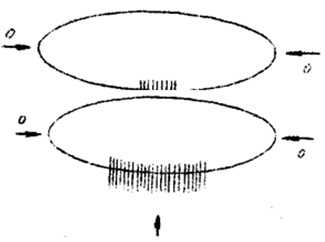

  ④外部尖端电晕放电波形特点：

  波形特点：起始放电仅出现在试验电压的一个半周上，并对称地分布在峰值两侧。试验电压升高时，放电脉冲数急剧增加，但幅值不变，并向两侧伸展。

  原因：空气中高压尖端或边缘放电。如果放电出现在负半周，表示尖端处于高压，如果放电出现在正半周则尖端处于地电位。

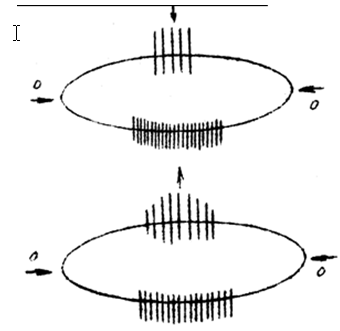

  ⑤液体介质中的尖端电晕放电波形特点：

  局部放电测试仪波形特点：放电出现在两个半周上，对称地分布在峰值两侧。每一组放电均为等间隔，但一组幅值较大的放电先出现，随试验电压升高而幅值增大，不一定等幅值；一组幅值小的放电幅值相等，并且不随电压变化。

  原因：绝缘液体中尖端或边缘放电。如一组大的放电出现在正半周，则尖端处于高压；如出现在负半周，则尖端地电位。

  这下你知道局部放电检测仪部分波形了，如果对局部放电检测仪、测试仪有兴趣的，可以联系我们。
