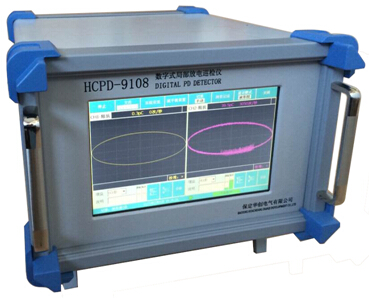

局部放电检测仪不同的原因会造成不同的波形，根据显示的波形可以判断出电气设备局部放电的基本情况，及时了解并解决，下面我们就一种波形进行举例说明，下面来看局部放电检测仪典型的内部气泡放电的波形特点

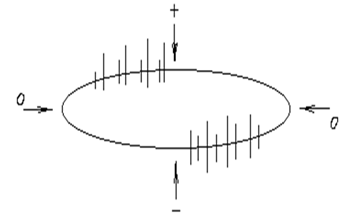

  局部放电检测仪典型的内部气泡放电的波形特点：（图2）

  A、放电主要显示在试验电压由零升到峰值的两个椭圆象限内。

  B、在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。【零相位：定位设备接收的直接波与反射波在定位点的接收天线处相位差180°，两个信号抵消而产生定位信号为零（丢失）的现象。】

  C、两个相反半周上放电次数和幅值大致相同（最大相差至3：1）。

  D、放电波形可辩。

  E、q与试验电压关系不大，但放电重复率n随试验电压上升而加大。

  F、局部放电起始电压Ui和熄灭电压Ue基本相等。

  G、放电量q与时间关系不大。

  H、如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。
