充气式无局放试验变压器对比油浸式试验变压器有其优点，并且因为无局放的特点，备受电气行业青睐。那么充气式无局放试验变压器的工作原理是什么样的呢？下面和武汉合众电气一起来看看。
  充气式无局放试验变压器工作原理

  把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQW试验变压器初级绕组，根据电磁感应原理，在次级（高压）绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高压可经外接高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的1.41倍。

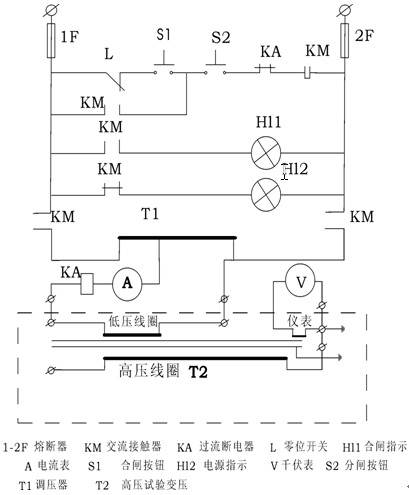

  控制线路图

  普通操作台线路图如下：

  上面是充气式无局放试验变压器的核心原理和控制线路图，如果对充气式无局放试验变压器有需求的，只需拨打我们的电话。
