智能互感器测试仪5%、10%误差曲线

  智能互感器测试仪只有保护级的互感器（包括暂态保护级）才有5%、10%的误差曲线与误差数据；在CT设置中选定为P/PR/PX/TPx的互感器，在智能互感器测试仪试验结果图2.4界面中，选择误差结果将显示5%误差曲线，如图2.15：

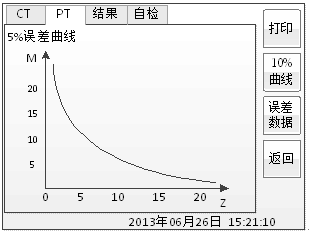

  图2.15 智能互感器测试仪5%误差曲线

  在智能互感器测试仪图2.15中，还可以选择显示10%的误差曲线。智能互感器测试仪保护互感器的10%误差曲线是10%误差数据的图形化显示，其含义是相同的，其含义为互感器复合误差不大于10%时，其二次负荷与过流倍数的关系曲线。5%的误差曲线是互感器复合误差不大于5%时，其二次负荷与过流倍数的关系曲线。
