继电保护测试仪的中间继电器

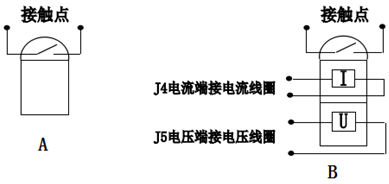

  如图：
  （a）继电保护测试仪同过量程、欠量程继电器，测量动作值、返回值、动作时间、返回时间一样进行操作。

  （b）继电保护测试仪对电流保持继电器先调整T2至该继电器电压额定值，拨上开关S2、S3，使继电器电压线圈加入额定电压值继电器动作后，调整T4使J2电流至额定值，然后断开电压（S3开关拨下去），继电保护测试仪调整保护线圈电流（T4），继电器能保持的最小电流，即为继电器的最小保持值，其动作时间、返回时间按上面（详见本说明书第五项之第3条）进行。
