之前讲解了继电保护测试仪功率继电器的校验，下面合众电气技术工程师讲解另外的一种继电器校验，微机继电保护测试仪阻抗继电器校验。

  （1）阻抗继电器灵敏角和整定阻抗的测量

  在微机继电保护测试仪功率、阻抗试验中，设定Ia为5A（或1A），Uab为0.7倍整定阻抗对应的电压，加减电压相位角（可用自动试验方式），测出动作区两边的边界角φ1、φ2，则灵敏角φLM＝？（φ1＋φ2）。

  将相角设为φLM，从高至低改变电压至继电器动作，得出动作电压UDZ，根据ZSET＝UDZ/Ｉ，计算整定阻抗ZSET。

  （2）精工电流曲线的测量

  微机继电保护测试仪固定电压与电流之间的角度为φLM，逐次改变电流Iab，在每一电流时加减电压Uab（可用自动方式），测出动作值，作出精工电流曲线 Z=f（I） 。

  （3）“鸟啄”现象

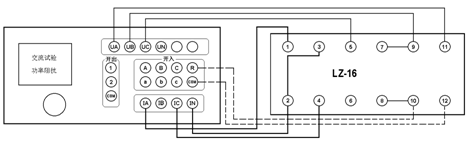

  微机继电保护测试仪电流回路开路，设置Uab初值和步长均为额定电压，电压由额定突降至零，继电器触点不应有闭合现象。接线如下图所示：
