微机继电保护测试仪的功率继电器校验，是把上一篇继电保护测试仪继电器校验更加细化的讲解，欢迎合众电气技术工程师给大家讲解。

  （1）功率方向继电器动作区和灵敏角的测量

  在微机继电保护测试仪功率、阻抗试验中，设定Uab、Ia为额定值，设置Uab相角步长，加减电压相位角（可用自动试验方式），测出动作区两边边界角φ1、φ2，则灵敏角φLM＝？（φ1＋φ2）。

  （2）最小动作功率的测量

  将微机继电保护测试仪角度设置在灵敏角φLM，设定Ia（或Uab）为额定值、Uab（或Ia）为零。

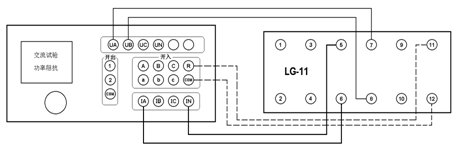

  设置Uab（或Ia）的步长，增加电压（或电流）。测出最小动作功率。如上图所示。

  （3）潜动试验

  微机继电保护测试仪电流回路开路，设置Uab初值为零、步长为额定电压，突然加上或切除电压，继电器触点不应有瞬间接通现象。

  电压回路经20欧电阻短路，设置Ia 初值为零、步长为数倍额定电流，突然加上或切除电流，继电器触点不应有瞬间接通现象。

  （4）记忆作用检验

  在微机继电保护测试仪灵敏角下设置Ia 为0.5倍和数倍额定电流时，Uab由100V突降至零，继电器应可靠动作，说明记忆作用良好。
