电力测试设备基本都有波形，就需要判读波形来确定相关趋势和数据，下面和武汉合众电气了解有载调压分接开关测试仪直流波形判度，我们一起来看看直流电流示波图形的判读说明。

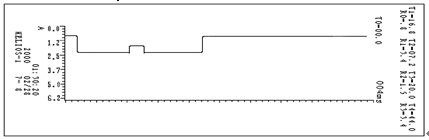

  根据吊芯和不吊芯情况，系统测量的结果略有差异。如下图所示为一有载开关吊芯后测量的波形图。
  图中所示波形纵坐标刻度表示电阻值，我们可以看出该开关动作前测试线等引起的零点电阻为0.8欧姆左右，而开关动作A相接入R1的电阻值为2.5欧，接入R2的电阻约为2.5欧左右。

  波形的横坐标为时间刻度，我们从图上清楚地判读出开关触头变换的时间，如A相t1≈16.8ms t2≈7.2ms t3≈20ms 其整个切换时间在44ms左右。

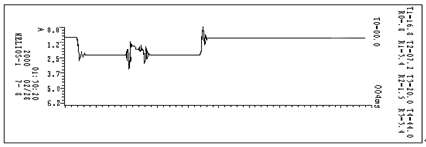

  波形的三项同期性由T0的参数所决定。ＢＣ项以Ａ项为参照，值有正负之分见等号处，等号为正、负号为负。注意：吊芯后测量的波形将非常平滑，勿须再作平滑处理。对于不吊芯测试（一般现厂均采用这种方式）。其测量波形图如下所示。

  我们比较发现，该波形与吊芯后测量的波形（即传统方法测量）相比，在触头变换过程中可看到明显的毛刺，这主要是开关变换过程中触头弹跳时、变压器线圈中电流引起反电势造成的，这进一步真实地反映出开关在变压器实际运行过程中的状态。这对触头的好坏提供了一个定性的判断，特别是出现明显的断开情况，即波形中某一段阻值大于40欧以上并保持一段时间（如2ms以上），则应视为开关有问题。
  为了便于观察开关带变压器线圈后的触头变换波形。我们可从“处理”菜单进入“滤波参数”一栏，加大滤波比例后，再进入“参数查阅”屏幕将显示平滑后的波形。

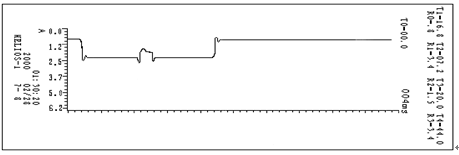

  如下图所示，其平滑程度可由“处理”菜单中的“滤波参数”决定，比例越大则越光滑。
  上面是有载调压分接开关测试仪直流波形判度，如果需要相关电力测试设备，请在线咨询我们客服，将安排专业的业务经理和您对接需求。
