电力测试设备有的有相关的显示屏，上面可以显示相关的波形图，所以读懂对应的波形就很重要了，下面就有载调压分接开关测试仪波形判读相关问题，合众电气专家就测试仪记录波形判读说明。

  （一）测量记录过程的理想直流波形及测试规范

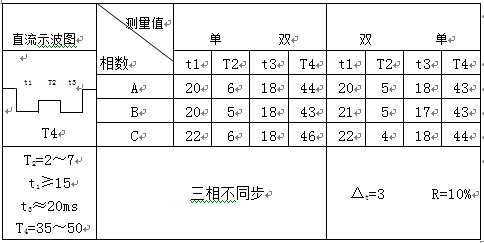

  从有载开关动作过程来看，有几个参数尤为重要，其一即开关触头变换程序，具体须测量出整个切换过程的动作时间t4切换过程的波形变化，从波形图上应能看出三相是否同步等；其二是各触头联接的过度电阻，其中阻值还包括引线部分。如下表所示列出了长征电气一厂有载开关的参考指标（厂家不同指标有所不同）和测量参考值。

  切换开关触头变换程序：（单位：ms）


  上面是有载调压分接开关测试仪波形判读，如果需要相关设备，请在线联系我们客服。
