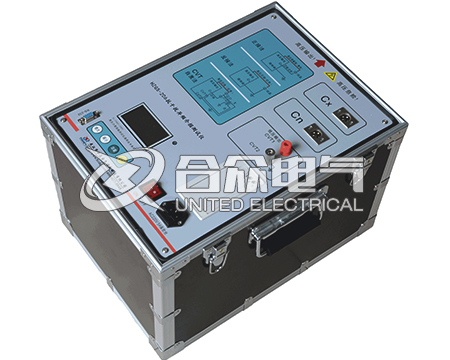

抗干扰异频介损测试仪功能介绍
抗干扰异频介损测试仪测量数据比一般介损仪精准,所以功能也比较多,下面和武汉合众电气来了解抗干扰异频介损测试仪功能介绍。
1、试品低压输入Cx插座
安装位置:如图4-1-⑥。
功 能:正接法时输入被试品测试信号。
接线方法:插座中心连接黑色信号线芯线;金属外壳接黑色信号线屏蔽层;正接法时芯线接被试品低压信号端,若被试品低压信号端有屏蔽极(如低压端的屏蔽环),则可将屏蔽层接于屏蔽极,无屏蔽极时屏蔽层悬空。
注 意: · 在启动测试的过程中严禁拔下插头,以防被试品电流经人体入地。
· 用标准介损器或标准电容器检测正接法精度时,应使用全屏蔽插头连接介损器或标准电容器,否则暴露的芯线可能受到干扰引起误差。
· 测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接,否则可能引起测量结果的数据波动。
· 强干扰下拆除接线时,应在保持电缆接地状态下断开连接,以防感应电击。
2、触摸显示屏(液晶屏应避免长时间阳光暴晒,避免重物挤压和利器划伤)
安装位置:如图4-1-⑦。
功 能:全触摸大屏幕(120mm×90mm)中文菜显示,每一步操作清晰明了。
上文是抗干扰异频介损测试仪部分功能介绍,如果对本仪器有兴趣,可以在线联系我们。
1、试品低压输入Cx插座
安装位置:如图4-1-⑥。
功 能:正接法时输入被试品测试信号。

注 意: · 在启动测试的过程中严禁拔下插头,以防被试品电流经人体入地。
· 用标准介损器或标准电容器检测正接法精度时,应使用全屏蔽插头连接介损器或标准电容器,否则暴露的芯线可能受到干扰引起误差。
· 测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接,否则可能引起测量结果的数据波动。
· 强干扰下拆除接线时,应在保持电缆接地状态下断开连接,以防感应电击。
2、触摸显示屏(液晶屏应避免长时间阳光暴晒,避免重物挤压和利器划伤)
安装位置:如图4-1-⑦。
功 能:全触摸大屏幕(120mm×90mm)中文菜显示,每一步操作清晰明了。
上文是抗干扰异频介损测试仪部分功能介绍,如果对本仪器有兴趣,可以在线联系我们。
