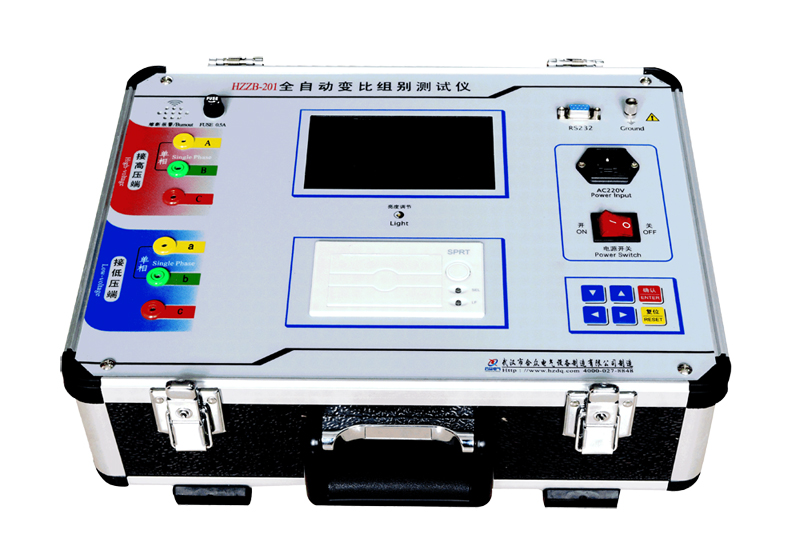

变压器全自动变比组别测试仪变比调压比如何设置，和武汉合众电气技术专家来看变压器全自动变比组别测试仪变比调压比设置实例。

  设置标准变比，进入标准变比设置后，液晶屏显示如下

  此时按“ → ”键选择数据位，选中的数据反向显示

  按“↑”“↓”键修改数据。
  选中数字后，按“↑”“↓”键，数字由0到9循环变换，如果是第一位，数字只能由1到9循环变化，不会出现0 。

  选中小数点后，按“↑”“↓”键，小数点循环移动。

  按“确认”键保存变比后，液晶屏显示如下

  调压比的设置方法和标准变比的设置方法相同。

  按“确认”键保存调压比后，返回主菜单

  注意：设置的标准变比为线电压之比，与QJ35电桥不同，不需要换算！

  变比调压比设置实例

  例1. 变压器的电参数为

  接法：Yy

  电压比：10000V±5×5%/400V

  接法设为：Yy

  标准变比设为：10000/400=25

  调压比设为： 5.00%

  选择“开始数据测量”，按“确认”键后，显示如下

  每按“↑”键一次，变比增加25.000×5%,即1.25。每按“↓”键一次，变比减少1.25。新的标准变比直接显示在屏上，按确认键，即可测量出结果。

  例2. 变压器的电参数为

  接法：Yy

  电压比：高压1分接10500V，2分接10000V，3分接9500V，低压400V

  接法设为：Yy

  测量1分接时，

  变比设为10500/400=26.250

  调压比设为：   0.00%

  选择“开始数据测量”，按“确认”键后，显示如下

  按确认键，即可测量。

  测量2分接时，

  变比设为10000/400=25.000

  调压比设为：   0.00%

  选择“开始数据测量”，按“确认”键后，显示接法和变比后，按确认键，即可测量。

  测量3分接时，

  变比设为9500/400=23.750

  调压比设为：   0.00%

  选择“开始数据测量”，按“确认”键后，显示接法和变比后，按确认键，即可测量。

  2分接测量完成后，显示如下

  每次测量完成后，仪器自动保存数据，最多保存30个数据，超过3０后，本次数据存入第30次，第一次数据清除，即先进先出。

  第一行左边显示本次数据在历史数据中的位置，右边显示历史数据的个数。第二行为组别。第三行左边为AB相的变比，第三行右边为AB相的相对误差，依此类推。如果测单相变压器，只有前三行显示。如果实测变比的相对误差大于１0 %,显示“＞１０％”， 如果实测变比的相对误差小于-１0 %,显示“<-１０％”。

  按“↑”键，查看历史数据。

  按“←”键，进入打印菜单，可打印本次数据，打印全部数据，可清除全部历史数据。按确认键，返回主菜单。
