动作的检查方法及计数器检测仪原理

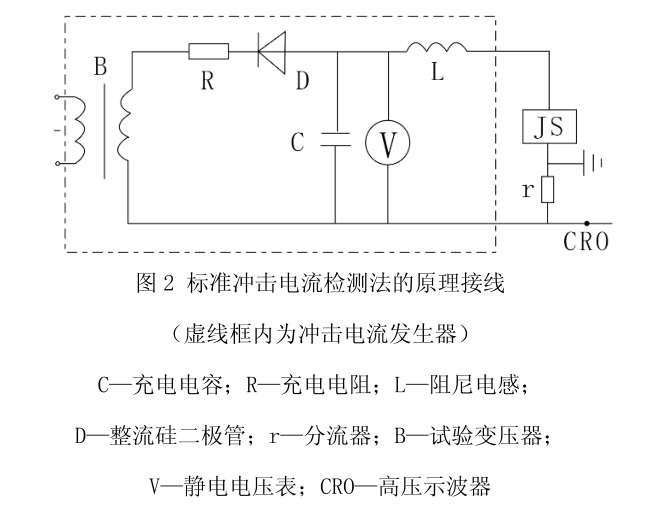

由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流法、交流法和标准冲击电流法。研究表明，以标准冲击电流法最为可靠，其原理接线如图2所示。

将冲击电流发生器发生的8/20us、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。

《规程》规定，连续测试3~5次，每次应正常动作，每次时间间隔不少于 30s。测试后记录器应调到0。

避雷器放电计数测试仪操作方法

1.将仪器输出端与避雷器计数器两端相连(连结线要尽量短)，红色端接上端，黑色端接地端。

2.将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。

3.合上电源开关(电源灯亮)，待电压稳定后，即可开始测试。

4.按下测试键，输出电压立即下降，此时可观察计数器的动作情况。

5.如需多次试验，可待输出电压达到稳定值时，再按测试键，并观察计数器的动作情况。

6.检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。

7.如按测试键，输出电压没有下降，应关掉电源，待电压指示回零后，检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。

注意事项

拆除接线时，若输出电压没有回零，操作人员不能碰测试线非绝缘部分，以免造成人身事故。

被试品不允许带电。

避雷器放电计数测试仪在使用完直流电源测试后，应及时对机内的电池进行充电维护

在直流测试过程中，发现欠压指示灯亮，应停止使用直流电源，改用交流电源测试。

仪器长期不用时，应定期(两个月)对仪器内的电池组进行充电维护，一般充电10小时左右，直至“充满”指示灯亮为止。
