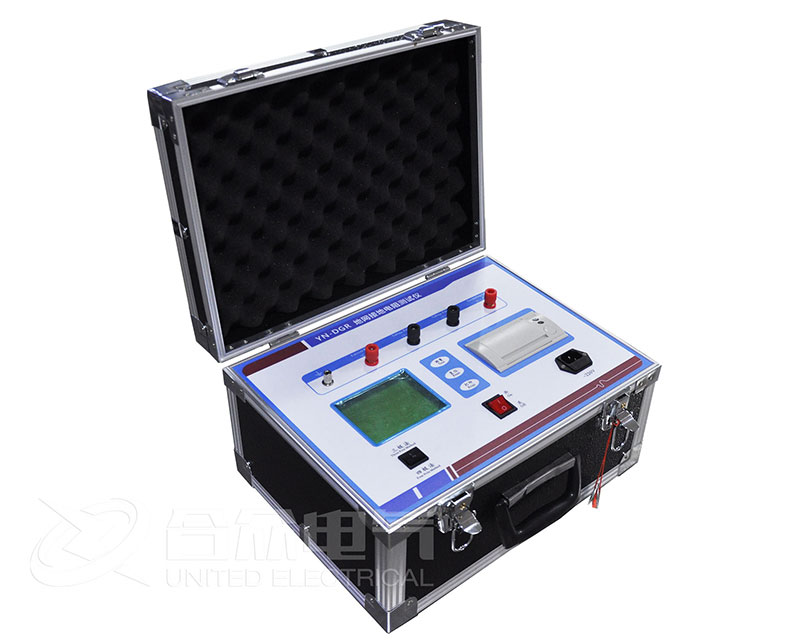

检查有效接地系统的电力设备接地引下线与接地网的连接情况

试验周期

1）>330kV：<3年

2）<220kV：<6年

3）必要时

试验方法

1)如采用测量接地引下线与接地网(或与相邻设备)之间的电阻值来检查其连接情况，可将所测的数据与历次数据比较，本次各测点间相互比较，通过分析决定是否进行开挖检查；

2)宜采用不小于1A的直流电流进行测量。测量方法参照DL/T475。

试验结果判断依据

1)接地引下线状况良好时，测试值应在50mΩ以下；

2)测试值为50-200mΩ 时，接地状况尚可，宜在以后例行测试中重点关注其变化，重要的设备宜在适当时候检查处理；

3)测试值为 200mΩ-1Ω时，接地状况不佳对重要的设备应尽快检查处理，其他设备宜在适当时候检查处理；

4)1Ω以上的接地引下线与主地网未连接应尽快检查处理。

有效接地系统接地网的接地阻抗

1）≤6

2）接地网结构发生改变时

3）必要时

试验方法

1)测量接地阻抗时，如在必须的最小布极范围内土壤电阻率基本均匀，可采用各种补偿法，否则，应采用远离法。测量方法参照DL/T 475；

2)应考虑架空地线和电缆分流的影响；

3)异频法测量电流应不小于3A工频法测量电流应不小于 50A；

4)结合电网规划每5年进行一次设备接地引下线的热稳定校核，变电站扩建增容导致短路电流明显增大时，也应进行校核；

5)当接地网的接地电阻不满足公式要求时，可通过技术经济比较适当增大接地电阻，必要时，采取措施确保人身和设备安全可靠；

6)必要时可对接地网进行安全性评估。要求系统发生接地故障时，接地网状态能够满足一、二次设备和人员的安全性要求。

评估的具体内容、项目和要求参见附录?！氨匾薄笔侵福?

a)运行年限比较长；

b)地网(尤其是外扩地网)遭到局部破坏；

c)地网腐蚀严重；

d)地网改造后。

试验结果判断

R≤2000/I式中

R--考虑到季节变化的最大接地电阻接地阻抗的实部，Ω；

I--经接地网入地的最大接地故障不对称电流有效值，A；

I采用系统最大运行方式下在接地网内、外发生接地故障时，经接地网流入地中并计及直流分量的最大接地故障电流有效值?；褂扑阆低持懈鹘拥刂行缘慵涞墓收系缌鞣峙洌约氨芾紫咧蟹肿叩慕拥毓收系缌?。
