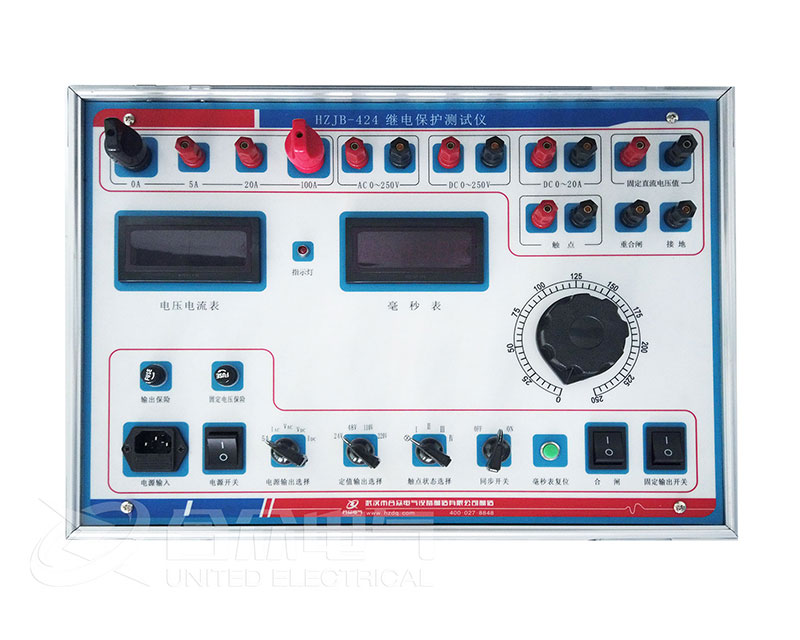

电压特性试验

电压特性试验主要用于测试反时限电压继电器的U(t)动作特性。

测试步骤1：在“参数设置”中设置电流和电压

电压初始值：故障电压的起始值；

电压结束值：故障电压的终止值；

电压变化步长：故障电压的变化步长值，故障相电压将从起始值按步长逐步变化直至终止值结束测试；

电压相位角：电压与电流的夹角，相位角的定义为输出的电压超前于电流的相角；

电流幅值：三相对称电流值的大小。

测试步骤2：在“参数设置”中设置“电输出方式；

电压输出方式：可选Ua、Ub、Uc、Uab、Ubc、Uca、Uabc等七种电压输出方式；

单相输出其余两相电压均不输出；

两相输出两相相差180°，另一相不输出；

三相输出三相相差120°；

如果电压试验时的电压较大，建议选择AB 、BC 或CA 线电压方式输出，试验过程中，两相的电压相位自动调整为互差180。

测试步骤3：在“参数设置”中设置试验时间

故障持续时间：对于每一个故障电流输出，继电?；げ馐宰爸?/a>所输出的最长时间如果接收到?；ぜ痰缙鞫餍藕牛蛄⒓赐Ｖ贡韭质匝?，准备进入下-轮；一般地，“故障持续时间”应大于继电器电流特性中所可能出现的最大动作时间；

故障前时间:在两轮故障试验之间，可设置一段不输出的休止时间以使继电器接点复归和测试装置散热，在间断时间内测试系统没有电压电流输出。

测试步骤4：开始试验

确认连线无误后，单击“开始试验”按钮或键盘上的F2快捷键，开始试验；

单击“退出试验”按钮或键盘上的F3快捷键可退出试验。
