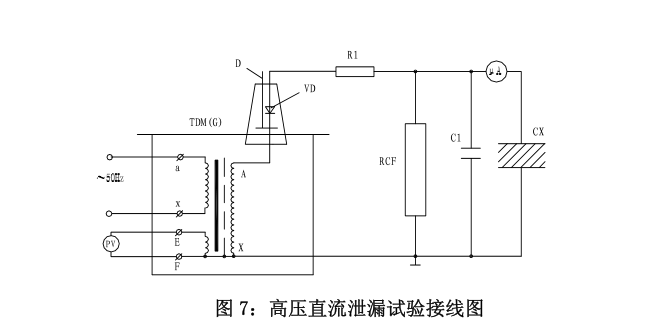

试验变压器在做被试品的直流耐压或泄漏试验时接线原图如图7。

注:此试验应先抽出短路杆“D”，图7中所示。

图中：VD-高硅堆R1-限流电阻 C1-高压滤波电容

RCF- 阻容分压器 CX-被试品 uA-带保护微安带

泄露试验中限流电阻R1选择在额定输出电压时，输出端短路电流不超过高压硅堆的最大整流电流。如电压硅堆的最大整流电流为100mA时用于60KV的试验装置，限流电阻按R=60/0.1=600KΩ选择。限流电阻还应具有足够的容量和沿面放电距离。高压滤流电容C1一般选择在 0.01- 0.1uF，当被试品的电容量很大时，C1可省略不用。

泄漏试验的操作及注意事项：

1)试验前应先检查被试品是否停电，接地放电，一切对外连线是否擦干净。要严防将试验电压加到有人工作的部位上去。

2) 接好试验装置的接线后，应复查无误后才可加压。应特别注意检查高压设备及引线与地、与操作人员工安全距离，被试品的外壳是否可靠接地，要按安全规程中所规定的内容进行试验。

3) 对于大电容量设备应缓慢升压，防止被试品的充电电流烧坏微安表。必要时应分级加压，分别读取各级电压下微安表的稳定读数。

4 试验过程，应密切监视被试品、试验装置、微安表，一旦发生击穿、闪烁等异常现象应立即降压，切断电源，并查明原因，详细记录。

5)试验完毕，降压，切断电源后应将被试品及试验装置本身充分放电。
