试验项目

检查有效接地系统的电力设备接地引下线与接地网的连接情况。

试验周期

1）>330kV：<3年

2）<220kV：＜6年

3）必要时

试验结果判断依据

1）接地引下线状况良好时，测试值应在50mΩ以下；

2）测试值为50-200mΩ时，接地状况尚可，宜在以后例行测试中重点关注其变化，重要的设备宜在适当时候检查处理；

3）测试值为200mΩ-1Ω时，接地状况不佳，对重要的设备应尽快检查处理，其他设备宜在适当时候检查处理；

4）1Ω以上的接地引下线与主地网未连接，应尽快检查处理。

试验方法及说明

1）如采用测量接地引下线与接地网（或与相邻设备）之间的电阻值来检查其连接情况，可将所测的数据与历次数据比较，本次各测点间相互比较，通过分析决定是否进行开挖检查；

2）宜采用不小于1A的直流电流进行测量。测量方法参照DL/T475。

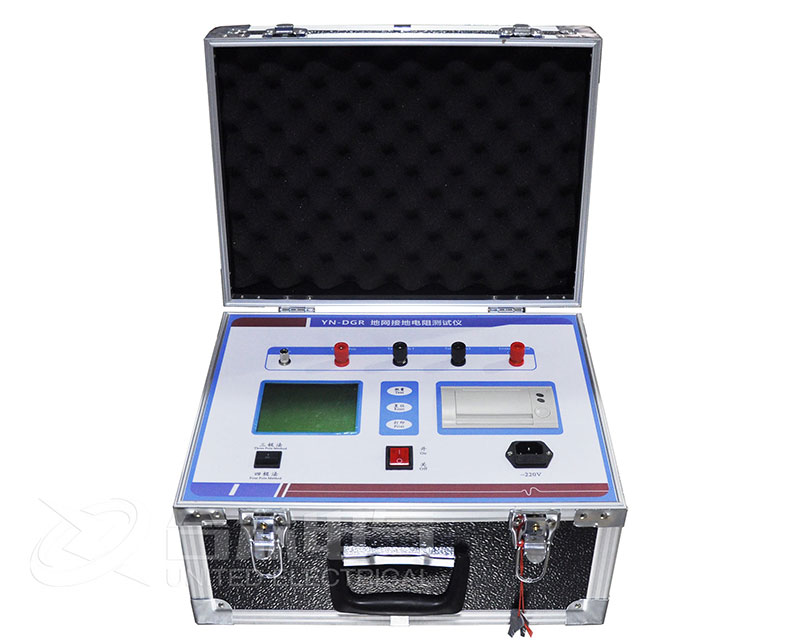

试验项目

有效接地系统接地网的接地阻抗。

试验周期

1） ≥6年

2）接地网结构发生改变时

3）必要时

试验结果判断依据

考虑到季节变化的最大接地电阻，接地阻抗的实际大小，一经接地网入地的最大接地故障不对称电流有效值，采用系统最大运行方式下在接地网内、外发生接地故障时，经接地网流入地中并计及直流分量的最大接地故障电流有效值。还应计算系统中各接地中性点间的故障电流分配，以及避雷线中分走的接地故障电流。

试验方法及说明

1）测量接地阻抗时，如在必须的最小布极范围内土壤电阻率基本 均匀，可采用各种补偿法，否则， 应采用远离法。测量方法参照DL/T475；

2）应考虑架空地线和电缆分流的影响；

3）异频法测量电流应不小于3A，工频法测量电流应不小于50A；

4）结合电网规划每5年进行一次设备接地引下线的热稳定校核， 变电站扩建增容导致短路电流明显增大时，也应进行校核；

5）当接地网的接地电阻不满足公 式要求时，可通过技术经济比较适当增大接地电阻，必要时，采取措施确保人身和设备安全可靠；

6）必要时可对接地网进行安全性 评估。要求系统发生接地故障时， 接地网状态能够满足一、二次设 备和人员的安全性要求。评估的具体内容、项目和要求参见试验附录 。

“必要时”是指：a）运行年限比 较长，b）地网（尤其是外扩地网） 遭到局部破坏，C）地网腐蚀严重， d）地网改造后。
