继电保护测试仪无制动时的起始安匝检验。

  本项目不是一般的定期检验项目，把WC工作绕组的20匝全部投入，把（10）（11）的短接片接上，交流电流从（3）（8）加入，触点动作信号从（5）（7）接入触点端，按电流继电器的方法检验。

  C、制动特性实验

  继电保护测试仪定期检验时仅测定=0°和制动安匝为280安匝的动作安匝值。

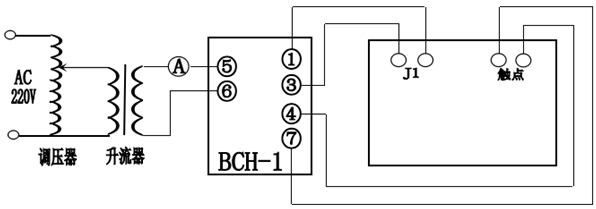

  按上图接线，断开（4）（6）端子的连接片，动作回路取39匝，制动回路取14匝，调压器（较大容量5KVA以上）和本仪器使用同-220V电源时，升至电流到要求的安匝，按交流继电器的方法做出动作电流。如果动作安匝安全不对，可能是制动电流和动作电流的相角是180度，把制动电流反相就好了，如果本仪器使用三相电中的一相，调压器使用另外一相，通过改变相别的将升流器正接反接可得到60°的相角。如外接移相器，亦可得到全部的0°、30°、60°、90°的相角。

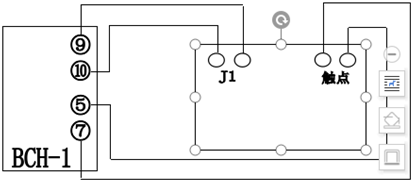

  继电保护测试仪整组伏安特性检验，如下图接线
  交流电流中在工作绕组上（3）（8），执行元件的电压由一块用表从（9）（10）读取，选择T1至IAC档，升流到所需安匝数，读取1倍、2倍、5倍安匝时执行元件端的电压值。详见《保护继电器检验》一书。

  E、继电保护测试仪整定位置下的动作安匝检验

  继电保护测试仪做法同交流电流继电器，详见本说明书第五项之第2条。
