合众电气继电保护测试仪差动继电器

  继电保护测试仪差动继电器：以BCH-1型差动继电器为例进行说明
  根据继电保护测试仪规程要求（参见《保护继电器检验》一书P178页），在无外接设备情况下可做第4、9、10项实验，在外接调压器和升流器的情况下可做第6项实验，其它不属于本仪器范围。

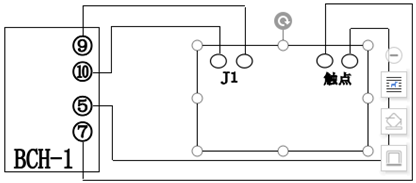

  继电保护测试仪执行元件动作电压，动作电流及返回电流检验，按下图接线。

  打开（10）（11）端子之间的连接片，按继电保护测试仪电流继电器的方法测出动作电流，返回电流，然后把电流IAC升到刚才测出的动作电流值，记录此时的电压值，可用万用表测J2两端电压值。
