继电保护测试仪面板布置及功能说明

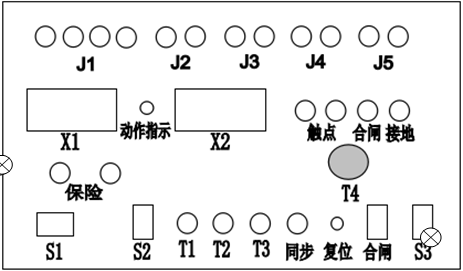

  1、继电保护测试仪面板布置如图：

  2、继电保护测试仪功能说明：

  （1）J1、J2、J3、J4、J5：分别为交流、直流电源及定值输出端子，如面板所示。

  （2）X1：电压电流显示（动作值、返回值、额定值），X2时间显示（毫秒表）。

  （3）S1：电源插座（带保险）；S2：电源开关；S3：固定输出开关。

  （4）T1：电源输出选择旋钮；T2：定值输出选择旋钮；T3：触点状态选择旋钮（其中○表示可以用灯来判断动作值及返回值，Ⅰ表示常开触点通电延时合，Ⅱ表示常开触点断电延时开，Ⅲ表示常闭触点通电延时开，Ⅳ表示常闭触点断电延时合）；T4：电源输出大小调节旋钮。

  （5）触点：被校验继电器触点的接线端子。

  继电保护测试仪注意：测量继电器触点动作时间断电器触点不能有外来电源，且本仪器触点有能与J1、J2、J3、J4、J5短路。

  （6）继电保护测试仪合闸：重合闸继电器的合闸信号发出端。

  （7）动作指示：触点动作时的指示（若接常开触点，其动作后指示灯由灭转亮；若接常闭触点，其动作后指示灯由亮转灭表示触点动作）。

  （8）同步：控制电源输出的电压或电流的通断，对继电器进行额定值的冲击试验。

  （9）继电保护测试仪复位：对毫秒表进行清零。
