智能互感器测试仪用户接口和操作方法。

  1、电流互感器试验

  智能互感器测试仪在参数界面，用旋转鼠标切换光标到类型栏，选择互感器类型为CT。

  1）试验接线

  智能互感器测试仪试验接线步骤如下：

  第一步：根据表1描述的CT试验项目说明，依照图1或图2进行接线（对于各种结构的CT，可参考附录D描述的实际接线方式）。

  表1  CT试验项目说明

  电阻励磁变比负荷说明接线图

  智能互感器测试仪，测量CT的二次绕组电阻图2.1，但一次侧可以不接

  测量CT的二次绕组电阻、励磁特性图2.1，但一次侧可以不接

  测量CT的二次绕组电阻，检查CT变比和极性图2.1，

  测量CT的二次绕组电阻、励磁特性，检查CT变比和极性图2.1

  测量CT的二次负荷图2.2

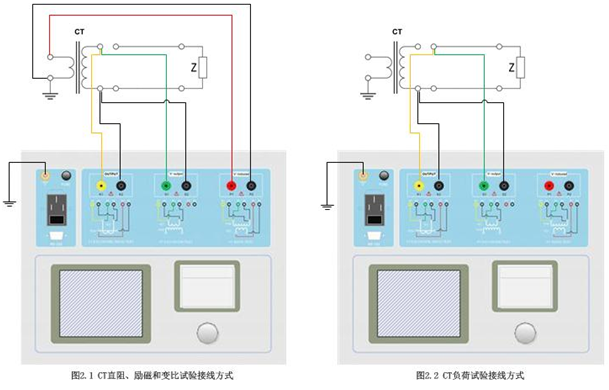

  图1 智能互感器测试仪CT直阻、励磁、变比试验接线方式  图2 CT负荷试验接线方式

  第二步：同一CT其他绕组开路，CT的一次侧一端要接地，设备也要接地。

  第三步：接通智能互感器测试仪电源，准备参数设置。
