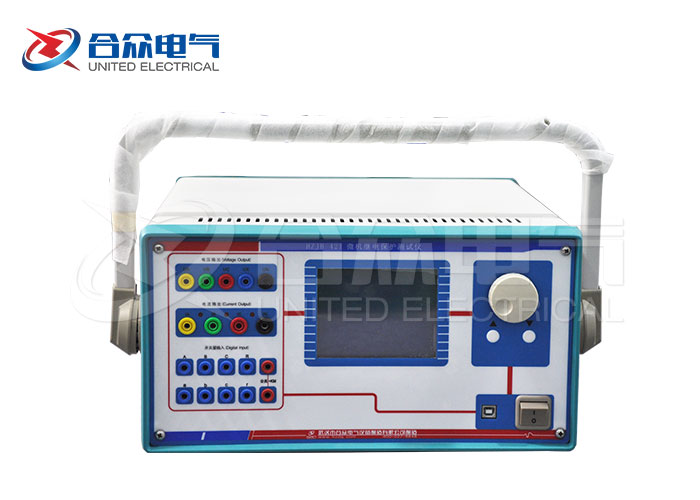

电力检测设备要接线后才能正确使用，下面合众电气举例，微机继电保护测试仪的接线步骤。

  选择

  打开“频率及高低周保护”测试模块，选择“低周保护”测试对象的“动作频率”测试项目；

  设置

  切换到“动作频率”测试界面，设置试验数据，如下图所示：
  整定值

  按照保护的定值单或保护实际整定的定值设置。该设置项在试验期间只起参考作用，不影响试验结果。

  动作频率测试范围

  “测试始值”必须大于保护整定动作频率，并且“测试终值”必须小于整定动作频率。“变化步长”依据对试验的精度要求而定，一般按默认的0.05Hz设置即可。

  测试时df/dt值

  指频率下降过程中第一阶段的均匀变频速率，df/dt值应小于保护整定的闭锁值。

  变频步长

  指第二阶段逐格变频的“变化步长”，该值越小能使测试的精度越高。

  动作时间

  整定动作时间。第二阶段逐格变频的时间间隔等于该值加0.2秒。该值如果设置太小，有可能会使保护在一个变频时间间隔内来不及动作，故该值应正确设置。

  看完微机继电保护测试仪的接线步骤。如果需要更多电力检测设备，请联系合众电气在线客服，我们将安排产品经理对接。
