电力变压器局部放电检测试验方法

  根据现场条件，将局放电源柜、隔离变压器、调压器等安放到试验位置，并跟据被试变压器的技术规范进行调试。

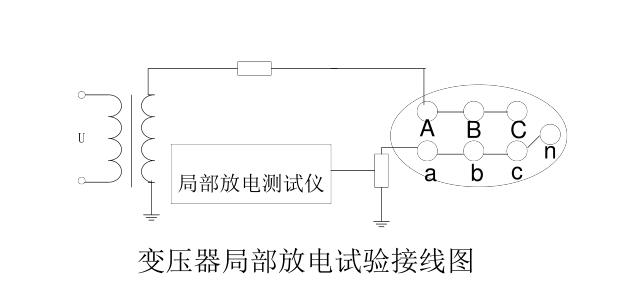

  测量接线

  试验步骤

  1、根据激磁电压计算结果，升压校核被试变压器各侧电压和隔离变压器测量绕组电压，并记录校核数值。

  2、试验工作试验分相进行，每相试验步骤如下：

  a)校准放电量，记录局放仪各旋钮位置、放电量表读数和背景噪音。

  b)按试验加压程序的要求升压、测量并记录。

  c)测量完成后，降压，断电，倒换试验接线。

  d)三相试验均完成后，断开试验电源，拆除试验接线，恢复被试变压器原状态，结束试验。

  试验预防与纠正措施

  a)如因试验设备容量限制，电压升不到Ui，可仅升到U，进行测量。

  b)如试验中放电量超标或不稳定，应适当延长加压时间进行观察，并观察起始放电电压和熄灭电压，以便综合判断。

  c)如放电量较小且稳定，可根据经验适当缩短加压时间。
