变压器绕组直流电阻测量

  绕组电阻测量是检查线圈内部导线、引线与线圈的焊接质量，线圈所用导线的规格是否符合设计，以及分接开关、套管等载流部分的接触是否良好。

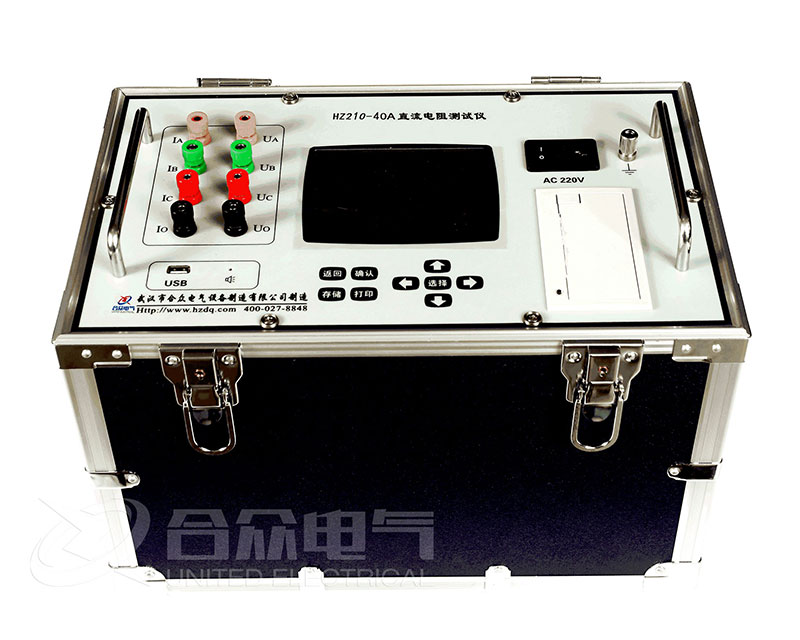

  一般使用直流电阻测试仪测量，应在所有分接下测量其绕组电阻。直流电阻测试仪进行绕组电组测量时，必须准确记录绕组温度;变压器引线装配完工后测量绕组电阻时，器身不应停放在空气流动较快和周围空气温度变化较大的场所，此时记录环境温度;总装配完工后，对于干式变压器，绕组温度应取绕组表面不少于三点温度的平均值;对于油浸式变压器，在油温度己经稳定后，向被试变压器温度计座内注入至少2/3深度以上的变压器油，并插入温度计;此时可将油顶层温度作为绕组温度，对于大型变压器应取油平均温度人选为绕组温度。

  油浸式配变判定方法按GB/T6451-1999第6.1条规定：

  对1600kVA及以下的变压器，直流电阻不平衡率相为4%，线为2%; 2000kVA及以上的变压器，直流电阻不平衡率相(有中性点引出时)为2%，线(无中性点引出时)为1%。如果由于线材及引线结构等原因使直流电阻不平衡率超过上述值时，除应在出厂试验记录中记录实测值外，应写明引起这一偏差的原因。

  干式变压器判定方法按GB/T10228-1997第4.6条规定：

  对于2500kVA及以下的配电变压器，其不平衡相为4%，线为2%; 630kVA及以上的电力变压器，其不平衡以上的电力电压器，其不平衡率(有中性点引出时)为2%，线(无中性点引出时)为2%。

  注：

  (1)直流电阻不衡率应以三相实测最大值减最小值作分子，三相实测平均值作分母计算。

  (2)对所有引出的相应端子间的电阻值均应进行测量比较。
