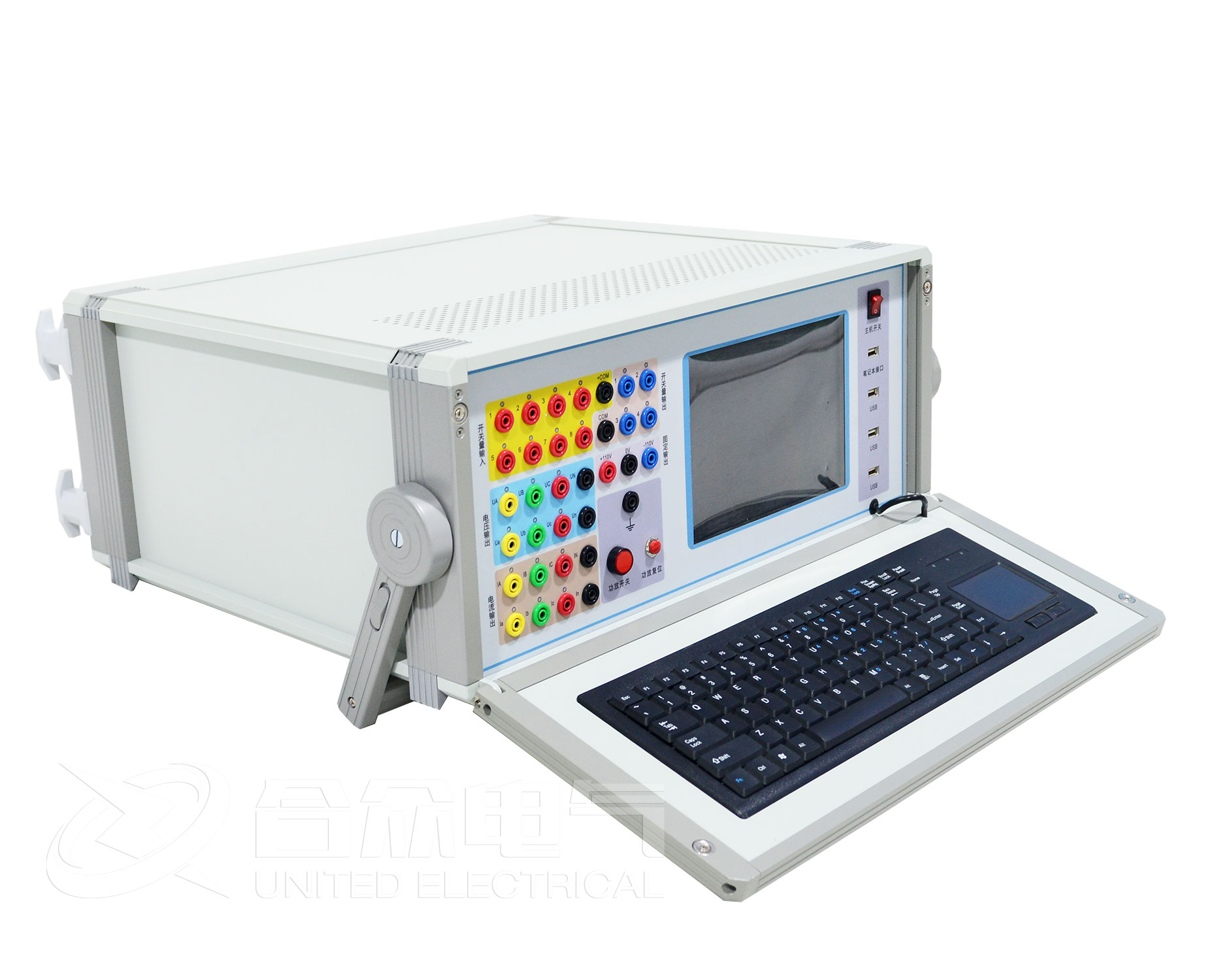

继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机采用DSP+FPGA结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。WindowsXP操作系统，功能强大。

  继电保护测试仪做直流试验时注意事项：

  1、继电保护测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源(间隔1分钟)。

  2、继电保护测试仪装置面板或背板装有USB插口，允许热拨插USB口设备(如U盘等)，但注意拨插时一定要在数据传输结束后进行。

  3、为了保证工控机内置的Windows操作系统能稳定可靠运行，请不要随意删除或修改硬盘上的文件和桌面上的图标，请不要随意操作、更改、增加、删除、使用内置Windows系统，以免导致操作系统损坏。使用USB盘拷贝数据时请一定保证U盘干净无病*毒，也请不要利用U盘在本系统中安装其它软件程序。

  4、外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。

  5、请勿在输出状态直接关闭电源，以免因关闭时输出错误以致保护误动作。

  6、开入量兼容空接点和电位(0-250VDC)，使用带电接点时，接点电位(正极)应接入公共端子COM端。

  7、使用本六相继电保护测试仪时，请勿堵住或封闭机身的通风口，一般将仪器站立放置或打开支撑脚稍倾斜放置。

  8、禁止将外部的交直流电源引入到测试仪的电压、电流输出插孔。否则，测试仪将被损坏。

  9、如果现场干扰较强或安全要求较高，试验之前，请将电源线(3芯)的接地端可靠接地或装置接地孔接地。

  10、如果在使用过程中继电保护测试仪出现界面数据出错或设备无法连接等问题，可以这样解决：向下触按复位按钮键，使DSP复位;或退出运行程序回到主菜单，重新运行程序，则界面所有数据均恢复至默认值。
