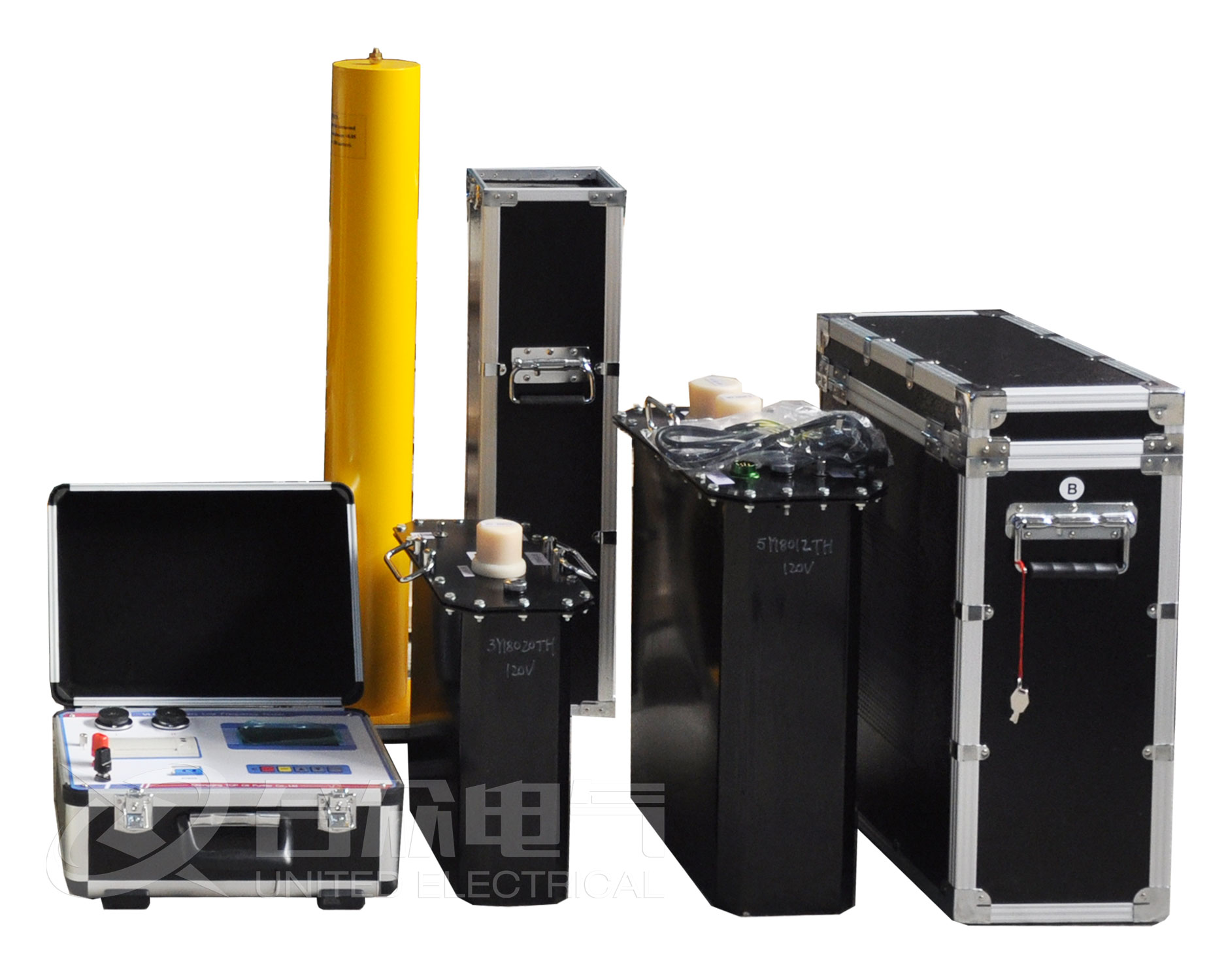

电力设备专用测试仪器通用技术条件，超低频高压发生器技术要求试验方法，安全绝缘性能试验。

  1、绝缘电阻，用500V兆欧表测量输入电源接线柱与超低频高压发生器的任何可触及的金属部件之间的绝缘电阻，应满足规程的要求。

  2、耐压试验，输入电源接线柱与超低频高压发生器的任何可触及的金属部件之间施加工频电压2.0kV，耐受lmin，应无明显放电现象。

  3、倍额定输出电压试验，超低频高压发生器高压端连接50%额定电容量的电容性负载试品(如电力电容器)，零起升压，使输出电压逐步上升至1.1倍额定值，保持10min。超低频高压发生器高压各部分应无明显放电，过电压、过电流保护装置不应动作。

  4、输出电压和波形检验

  1)电压峰值不稳定度试验，超低频高压发生器高压端连接 50%额定电容量的电容性负载试品(如电力电容器)，外接综合误差小于或等于1.0%的电压测量装置，在60min 内测量高压输出电压峰值逐步上升至1.0 倍额定值时，分10 次测量输出电压峰值。通过计算，输出电压峰值不稳定度应满足5.4a)的要求。

  2) 电压频率稳定度试验，超低频高压发生器高压端连接50%额定电容量的电容性负载试品(如电力电容器)，外接综合误差小于或等于1.0%的电压测量装置，在60min 内测量高压输出电压峰值逐步上升至1.0 倍额定值时，分10 次测量输出电压频率。通过计算，输出电压频率不稳定度应满足规程的要求。

  3)正弦电压的波形畸变率试验，超低频高压发生器高压端连接50%额定电容量的电容性负载试品(如电力电容器)，外接综合误差小于或等于1.5%的电压测量装置，测量高压输出电压峰值逐步上升至0.3、0.5、0.8 和 1.0 倍额定值时的输出电压波形。超低频高压发生器输出正弦电压的波形畸变率应满足规程的要求。

  4 )余弦方波电压的极性转换时间试验，超低频高压发生器高压端连接电容量为50%额定电容量的电容性负载试品(如电力电容器)，外接综合误差小于或等于1.5%的电压测量装置，测量高压输出电压峰值逐步上升至0.3、0.5、0.8 和 1.0 倍额定值时的输出电压波形。超低频高压发生器输出余弦方波电压的极性转换时间应满足规程的要求。

  5) 正/负半周周期对称性试验，超低频高压发生器高压端连接50%额定电容量的电容性负载试品(如电力电容器)，外接综合误差小于或等于 1.0%的电压测量装置，测量高压输出电压峰值逐步上升至0.3、0.5、0.8 和 1.0 倍额定值时的输出电压波形。超低频高压发生器输出电压的正/负半周周期的绝对误差应满足规程的要求。
