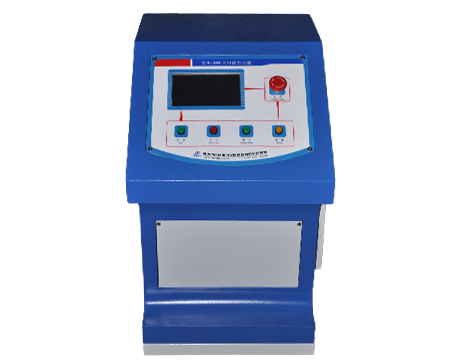

武汉市合众电气HZDL系列大电流发生器，属于JT型可移动式结构，它由仪表指示灯板和操作板组成，仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关(钮子开关)，绿色指示灯指的是电源信号，红色指示灯指的是工作信号。操作面板由启动按钮(绿色)、停止按钮(红色)以及工作系统组成。

  大电流发生器的使用方法如下：

  1、按照调试要求，将升流器及被试品接好，并接好电源。

  2、根据被试品所需电流的大小选择好电流转换开关的位置，由于电流互感器不允许开路，所以电流转换开关只能拨到“大”或“小”的位置，不能将其置于中间位置。

  3、合上电源，绿灯亮(如果绿灯不亮，应将调压器旋钮反时针调至零，直到绿灯亮)，按下启动按钮，绿灯灭红灯亮，顺时针旋转调压器手柄，将电流升到所需值即可。

  4、反时针将调压器手柄调至零位，按下停止按钮，红灯灭绿灯亮，试验结束。

  使用大电流发生器的注意事项：

  1、测试工作不得少于两人，一人操作，一人监督操作，以确保安全。

  2、外壳必须接地，不要因为低电压而忽视预防人身的安全事故。仪器必须有良好接地，使用中升流变压器和操作台必须可靠接地，以保证安全。

  3、升流器次级至被试品导线不宜太长、截面积要足够(电流密度可按6-8A/mm考虑)接触面要处理干净(可用细纱布打亮)，否则接头发热，甚至电流升不到额定值。

  4、工作前先检查电源有足够的容量否则电源线发热及电压降低影响正常工作。

  5、工作现场不应有易燃物。温升试验则应准备足够的灭火器材。

  6、连续性(升温)试验，现场应有人值班。并定时检查升流源设备、导线、接头发热情况，作好记录。由于电网电压的变动，注意调节TD，以便维持额定试验电流。试验过程中，一旦发现不正常现象，应立即切断空气开关电源，查明原因后再进行试验。试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。

  7、试验工作应遵守电业安全工作规程有关规定并制定切合实际的安全措施。仪器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，造成大电流发生器设备的故障，甚至是损坏。
