变电所高压开关柜微机继电保护装置测试，继电保护测试仪试验：

  外观检查，观察微机继电保护装置，外表不应有机械和电器上的损伤。

  检查核对保护装置实际接线与设计是否无误，装置工作电源是否正确，接地点正确可靠。

  通电前的绝缘检查应符微机继电保护装置说明的规范要求。

  接通电源，让微机继电保护装置自行进行一次自检，面板上状态应正确显示、并符合产品技术说明的要求。

  根据设计或业主提供的整定值种类和数据，遵照微机继电保护装置操作手册，通过人工或电脑方式进行种类和数值输入速写，同时把各保护值，开入、开出量地址加以确认并固化。

  运用微机继继电保护测试仪，根据设定保护值种类，首先测试保护回路定值，继电保护装置应保护动作，装置保护动作值，应符合设计及产品技术文要求，此时应核对设定开入开出量地址显示应一致接通或断开。对于变压器出线柜要做相应的高温报警，超温跳闸试验，高压电动机要做与之相关的线圈温度，轴承温度，润滑油温度，各种与仪表相关的报警和跳闸试验。

  测量值校验，在测量回路加入模拟量，测量值范围及精度应符合产品技术要求。

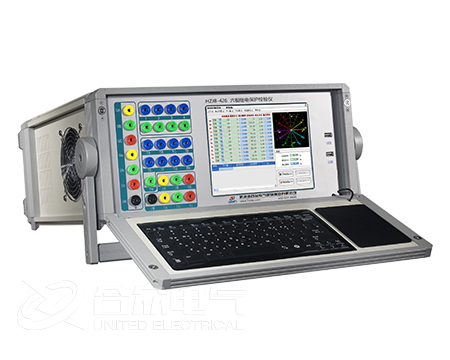

  用武汉市合众电气生产的微机继电保护测试仪、三相调压器在电流回路和电压回路相应二次侧加入模拟量，进行整组试验。根据设计图纸和定值进行电源备直投和应急段电源投切试验，结果应和图纸相符。PT柜并、分列装置试验应按产品说明书进行，也应和图纸相符。最后将多台微机继电保护装置与操作总站通过网络线连接起来，分别在每组微机继电保护装置加入各种模拟事故量时，通过网络将模拟动作信息传送到微机总站，每一次模拟动作、微机继电保护装置及微机操作总站、都可以自动记录模拟事故类型、时间和动作值，做完每一项试验再进行一次恢复操作。
