为了改变传统方法测量变压器绕组及大功率电感设备直流电阻费时费力的试验方法，缩短测量时间以及减轻测试人员的工作负担，武汉市合众电气研发了直流电阻测试仪(直流电阻快速测试仪，以下简称直阻仪)。直流电阻测试仪采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。是用来测量变压器绕组以及大功率电感设备直流电阻的首选检测试验设备。那么新研发的直流电阻测试仪怎么使用呢?接下来，来自武汉市合众电气技术工程师，为你分享直流电阻测试仪使用说明。

  首先是直流电阻测试仪测量前的准备工作：

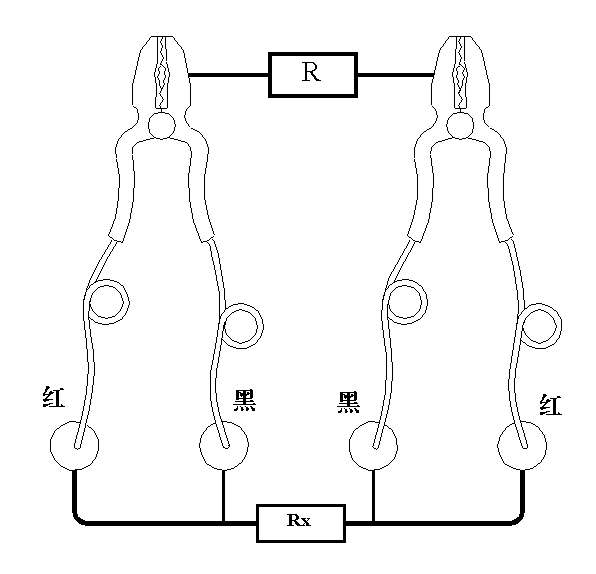

  首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。接线方法如下图。

  确保各项线路连接完成之后，我们打开电源开关，进入直流电阻测试仪的设置部分，直阻仪提供了几种不同的测量电流，您可以根据需要按“▲”和“▼”键进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态(详细的技术参数请参见直流电阻测试仪技术指标一节)。

  “查看”键用于查看和打印已经存储的测量数据。(详见“数据的查看和处理”)。选择好测量方式和测量电流后，按“测量”键开始整个测量过程。

  设置完成之后，直流电阻测试仪就可以开始测量了：直阻仪在按下“测量”键后开始对被测绕组充电，并显示如下界面正在充电。。。00.0A。

  显示器中部显示区将出现一个充电进度条，进度条上部为当前的电流值，一般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升。

  此时需要注意：如果充电进度条长时间停滞在某一电流值不再上升，则可能当前的绕组电阻值超过了所选电流的测量范围，使电流达不到预定值，请按“退出”键退出测量，然后选择小一档的电流再试。

  当电流达到额定值后，充电结束，直流电阻测试仪开始对数据进行采样计算。显示器提示“正在测量，请稍侯”，计算完毕后，所测电阻值将显示在显示屏上。待数据稳定后，即可以按“存储”键存储或按“打印”键打印数据。

  提示：在测量状态下打印数据时，直阻仪在打印完当前得测量结果后并不马上结束打印，而是处于等待状态，以便可以在打印报告中连续打印下一个数据。因此，可以在测量有载分接开关变压器的各分接电阻时，当测量完某个分接后，不必退出测量，直接切换到下一个分接，然后按“复测”键刷新数据，数据稳定后可按“存储”键连续存储或按“打印”键连续打印数据，如此依次测量直到测完该绕组所有的分接。

  在测量无载分接开关时，不允许直接切换分接开关，必须退出测量状态，放电完成后才能切换分接开关!

  测试结果打印完成，结束测量：

  测量完毕后，按“退出”键退出测量，此时如果是电感性负载，直流电阻测试仪将自动开始对绕组放电，显示器提示“正在放电，请稍候”，并发出蜂鸣音提示，放电指示消失后，即可拆除测量接线，测试下一绕组。

  这里需要注意：禁止在测量过程中，或者放电指示消失前拆除测量接线，以免因为绕组放电危及设备和人员安全。
