冲击电压发生器（别名：雷电冲击电压发生器）在需要采取冲击电压的时候是必备的仪器，那冲击电压发生器系统怎么使用呢，下面和武汉合众电气来了解冲击电压发生器试验系统使用指南。

  冲击电压试验系统的正常使用包括冲击电压发生器正确接线、理解试验程序和熟练操作设备三方面。

  一、冲击电压试验系统的接线

  冲击电压试验系统的接线包括设备及被试品的定位布置、高压引线的连接、地线的连接、控制及测量电缆的连接。由于冲击电压试验系统包含了多个设备部件，所接试品的类型和试验要求也各不相同，因此合理的试验布局是顺利进行冲击电压试验的关键。不适当的布局和接线将会造成设备损坏。

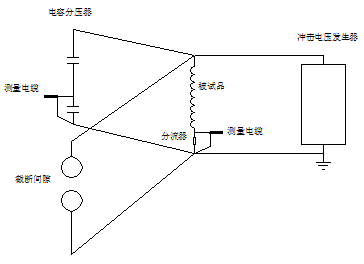

  1、变压器类感性负载冲击电压试验的设备布局及接线说明：

  适用试品：变压器、电抗器、电压互感器

  注： 1、 高压引线可使用裸铜线，连接时应注意保留足够的绝缘距离；

  2、 接地线最好使用宽铜箔，宽度150mm。

  3、 测量电缆使用规定阻抗的射频同轴电缆。

  冲击电压发生器原理图如下：
