几种典型的局放仪测量回路连接方法
几种典型的局放仪测量回路连接方法
a电压互感器：电压互感器的试验方法可归结为两大类，即在被试品高压侧加压或低压侧加压（即二次绕组自励磁产生），一般推荐采用高压侧加压，但在现场若受到客观条件的限制，无适当的电源设备，则采用低压侧加压。
高压侧加压：
T-试验变压器； Ck为耦合电容器； Zm为输入单元；
Z为电源滤波阻抗（也可位于低压侧） M为局放检测仪
注：电压互感器高压线圈首末两端绝缘水平相等的，应向两个高压端子轮流施加电压，共进行两次试验。当一个高压端子加压时，另一个高压端子应接到低压端子上。
a电压互感器：电压互感器的试验方法可归结为两大类，即在被试品高压侧加压或低压侧加压（即二次绕组自励磁产生），一般推荐采用高压侧加压，但在现场若受到客观条件的限制，无适当的电源设备，则采用低压侧加压。
高压侧加压：
图6-3-A 输入单元和电压互感器串接
T-试验变压器； Ck为耦合电容器； Zm为输入单元；
Z为电源滤波阻抗（也可位于低压侧） M为局放检测仪

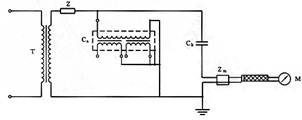

图6-3-B 输入单元和耦合电容器Ck串接

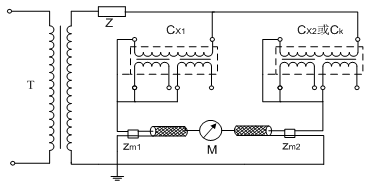

图6-3-C 平衡回路
注：电压互感器高压线圈首末两端绝缘水平相等的，应向两个高压端子轮流施加电压，共进行两次试验。当一个高压端子加压时，另一个高压端子应接到低压端子上。
