局放仪三种接线操作步骤的优缺点
我们很多人都知道局放仪是测量局部放电的重要仪器，但是怎么局放仪怎么接线呢，局放仪接线有三种办法，各有其优缺点，下面和武汉合众电气来了解下局放仪三种接线操作步骤的优缺点。
局部放电测试电路的三种基本接法及优缺点。
图6-1 三种基本接法及优缺点
（1）标准试验电路，又称并联法。适应于必须接地的试品。
其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。
（2）串联法，其要求试品低压端对地浮置。
其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度；缺点是试样损坏时会损坏输入单元。
（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级。
其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可消除变压器杂散电容的影响，而且可做大电容试验；缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。
注：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。
以上是局放仪三种接线的优缺点，如果对局放仪有其他疑问，可以咨询我们。局放仪三种接线操作步骤的优缺点
局部放电测试电路的三种基本接法及优缺点。

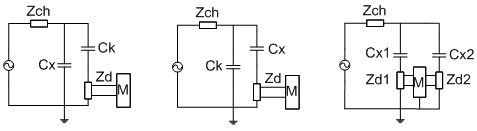

并联法 串联法 平衡法
图6-1 三种基本接法及优缺点
（1）标准试验电路，又称并联法。适应于必须接地的试品。
其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。
（2）串联法，其要求试品低压端对地浮置。
其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度；缺点是试样损坏时会损坏输入单元。
（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级。
其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可消除变压器杂散电容的影响，而且可做大电容试验；缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。
注：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。
以上是局放仪三种接线的优缺点，如果对局放仪有其他疑问，可以咨询我们。局放仪三种接线操作步骤的优缺点
