之前我们讲到了局放仪（全称：局部放电检测仪）有强大的记录数据和数据复验功能，我们知道这些数据都依托于局放仪的图谱显示，那么局放仪的图谱显示有哪些常见的模式呢。下面随武汉合众电气来看局放仪谱图分析。

  点击图5-12中 “显示模式”按钮，切换波形图到二维和三维谱图模式。

  在该模式下可对波形进行开窗分析。

  二维图谱（指纹图）

  该模式下纵轴代表放电水平，横轴代表相位，像素的不同颜色代表不同的放电次数。

  二维图谱（N-Φ）

  纵轴代表放电次数，横轴代表相位，该模式将若干周波局部放电信号进行统计和处理，反应出放电次数与发生放电相位的关系。

  纵轴代表放电水平，横轴代表相位，该模式将若干周波局部放电信号进行统计和处理，反应出局部放电量与发生放电相位的关系。

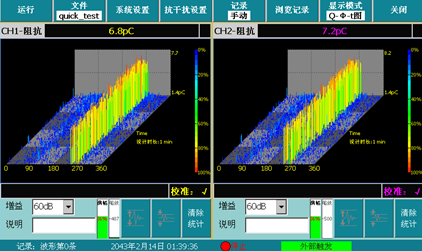

  三维图谱（Q-Φ-T）

  该模式纵轴代表放电水平，横轴代表相位，Z轴代表时间，脉冲不同颜色代表放电水平的大小不同，右侧颜色标识代表纵轴不同的百分比所使用的不同颜色。通过该模式可以区分干扰和放电，以及随时间变化不同相位信号的变化。

  以上是局放仪的图谱显示的几种模式，如果对局放仪有需求的电气单位企业，可直接联系武汉合众电气，全国各地都能送到。
