充气式无局放试验的试验现场如何布置，以充气式无局放试验变压器等为主的设备如何调试。本文将对这些问题做一个简要的分析。

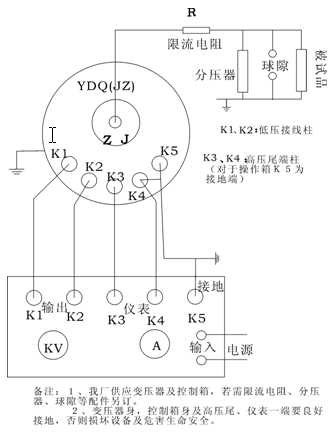

  １、交流耐压试验接线图

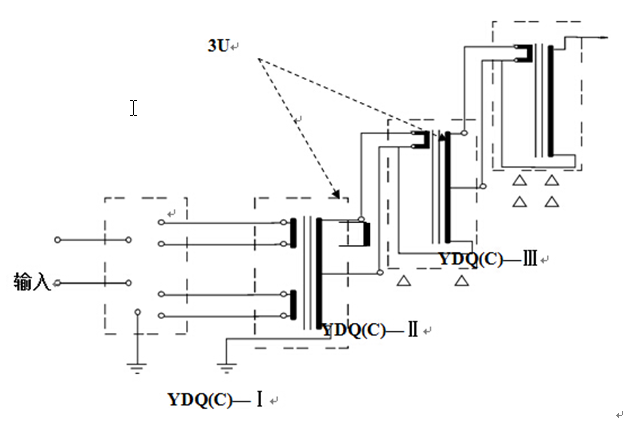

  2、串激组合试验接图

  1）串级接线

  注：高压输出串激线与仪表及高压尾应可靠相连，否则易击穿变压器。 接线请校极性。
  CZT-操作台

  YDQ（Ｃ）-Ⅰ-第一组试变

  YDQ（Ｃ）-Ⅱ-第二组试变

  YDQ（Ｃ）-Ⅲ-第三组试变

  △-绝缘支架

  2）概述

  为了方便电力系统的现场等级的试验，我们专们设计和生产用多台轻型试验变压器串激组合YDQ（Ｃ）系列试验设备。由于分散组合能力方便使用，故可适应现场多种需要。每个单元重量轻，运输和移动方便，使现场能顺利取得较高的试验电源。

  3）工作原理

  YDQ（Ｃ）系列高压试验装置，除最高电压一级外，都在高压绕组中串绕激磁组。该绕组和后一级试验变压器初级线圈参数相同。

  由控制箱供给第Ⅰ级试验变压器绕组电源。第Ⅰ级高压绕组尾端和外壳接地，首端和第Ⅱ级试验变压器高压尾及外壳连接。由第Ⅰ 级串激抽头供给第Ⅱ级低压绕组的励磁电源，此时Ⅱ级试验变压器输出为第Ⅰ和第Ⅱ级输出叠加。同理，可叠加第Ⅲ级。

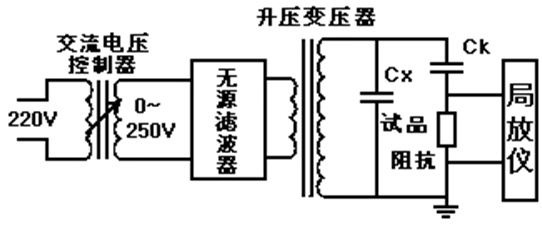

  3、无局放试验（YDQW型试验变压器适用）

  接线图参考局部放电检测仪接线（如下），升压使用与普通交流耐压试验操作方法相同。
  CK：耦合电容器          CX：被试品

  以上是充气式无局放试验的现场布置，如果对充气式无局放变压器有兴趣，可以多看看产品栏目。
