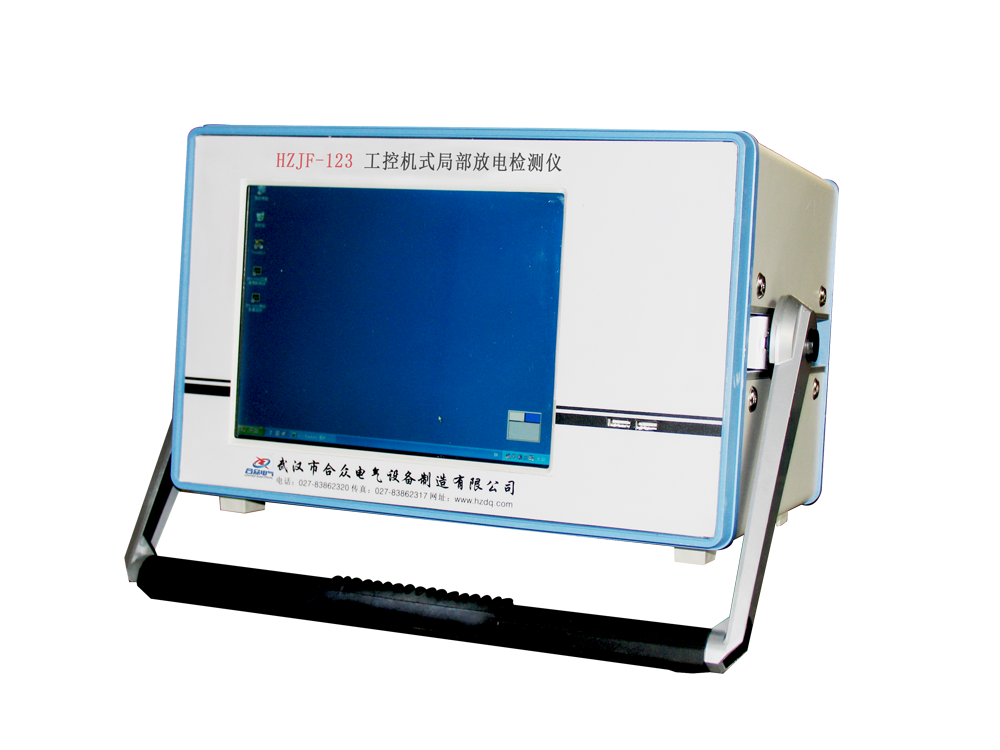

局部放电检测仪的操作说明

  ①开机准备：将时基显示方式开关18置于“椭圆”。

  ②放电量的校正：按图接好线后，在未加试验电压之前用校正脉冲发生器予以校正。
  注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。

  ③然后调节放大器增益调节“6”、“7”，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表“4”，指针表“2”上的读数值与注入的已知电量相符。调定后放大器细调旋钮“7”的位置不能再改变，需保持与校正时相同。

  注：校正完成后必须去掉校正方波发生器与试验回路的连接。

  ④测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。

  旋转“椭圆旋转”开关“1 7”，使椭圆旋转到预期的放电处于最有利于观测的位置，连续升高电压，注意第一次出现的持续放电，当放电量超过规定的最低值时的电压即为局部放电起始电压。

  在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关“6”（注意：细调旋钮“7”的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），则数字表头的读数乘以或除以10（粗调开关换档倍率）  即为放电量值读数。

  ⑤注意：局部放电检测仪使用数字表头显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。

  局部放电检测仪试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关“12”、“13”，用一个或两个时间窗（时间段），并用电位器“10”、“11”来改变椭圆上加亮区域的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。
