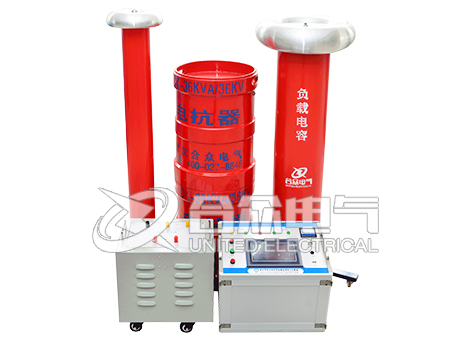

一般在大型电力变压器，电力电缆等交流耐压试验中都会涉及使用串联谐振系统。那串联谐振系统是什么？它与传统的试验变压器相比，有什么区别呢？下面合众电气就主要从串联谐振原理特征及工作来详细介绍说明串联谐振系统。

串联谐振系统是一种应用于汽轮及水轮发电机、电力电缆及其它容性设备耐盐试验都必须按试验规程定期进行的系统。采用变频串联谐振的方法进行耐压试验，用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压。

串联谐振系统特征

1、自动调谐功能强大.系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程；扫频完成后,系统根据扫频初步找到的谐振频点,在

其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率 。

2.支持多种试验模式.系统支持"自动调谐＋手动调压","自动调谐＋自动调压","手动调谐＋手动调压"等试验模式,推荐使用"自动调谐＋手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高 。

3、稳定性、可靠性高.系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系

统仍然保持完好,同时系统也有很强的过载能力 。

5、保护功能完善.具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性。

4、系统人机交互界面友好.试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能.全触摸屏操作及显示,具备试验数据保存和查询

功能 。

串联谐振系统工作原理

串联谐振作为串联谐振系统的一部分组成，其工作原理也基本类似。我们已知，在回路频率时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

串联谐振系统的优势（与传统的试验变压器相比）

串联谐振系统的优点主要有以下几点：

1.操作简单，体积小，重量轻，便于现场使用及搬运

2.试验等效性好；

3.过压、过流、放电、过热及零启动保护全面可靠，动作时间1微秒；

4.有监测峰值功能，可实时监测高压试验波形；

5.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；

6.自带微型打印机，随时打印保存试验数据；
