  进口变压器绕组变形测试仪是测量和判断变压器故障的主要手段，变压器绕组变形测试仪的原理主要有变压器绕组变形测试仪低电压短路阻抗法和变压器绕组变形测试仪频率响应法。

  变压器绕组变形测试仪频率响应法原理

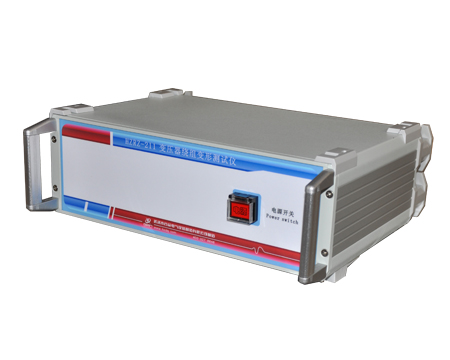

  频率响应法就是用扫描发生器将一组不同频率的正弦波电压加到变压器绕组的一端然后采集绕组两端的端口特性参数，如输人、输出阻抗和电压、电流传输比的频率响应曲线等，通过分析端口参数的频率图谱特性，来判断绕组的结构特征，如果绕组发生变形，就会使分布电容和电感发生变化，反映到端口参数的频率图谱也会发生变化，对于同类型的变压器绕组，由于绕组结构的类似性，其测得的频率响应曲线必然有可比性，所以变压器绕组变形测试仪频率响法是通过故障前后录取频率的响应曲线来判断变压器绕组变形程度，结合这一特征和原理，武汉合众电气成功研制HZRZ-211变压器绕组变形测试仪。

  电力变压器绕组变形测试仪有线性扫描和分段扫描，兼肉国内两种技术。

  绕组变形测试仪低电压短路阻抗法测试原理

  变压器短路阻抗是当负载阻抗为零时，变压器内部的等效阻抗、短路阻抗的电抗分量，即短路电抗，就是绕组的漏电抗，漏电抗是由绕组的几何尺寸所决定 的，对于一台变压器，当绕组变形、几何尺寸发生变化时，其短路电抗值也要变化，如果运行中的变压器受到了短路电流的冲击，为了检查其绕组是否变形，可将短 路前后的短路电抗值加以比较，如果变化较大，则可认为绕组有显著变形。

  一般在运行现场对电力变压器进行低电压短路阻抗测试，并与铭牌或短路故障前所测值进行比较，就能够判断严重故障短路电流造成的绕组有无明显变形。

  缺点：适用于35000以下用阻抗法，短路阻抗法测量只能对变压器的定性测量，只能显示是否有故障，无法显示故障波形。
