电流互感器局部放电测量

近些年来，电流互感器事故较为频繁，对电力系统安全运行带来威胁事故统计分析表明，约为50%的事故是由于互感器内部绝缘存在局部放电引起的。常规的预防性试验方法如测量绝缘电阻、测量介质损耗因数tg 等均不能发现局部放电，有时色谱分析也无效果，例如，某电厂对三台110kV电流互感器进行色谱分析和绝缘试验，其结果均符合规程要求，高压绕组对低压绕组放电。虽然高压绕组外观放电点不大，但里层绝缘放电损坏非常严重。

为及时有效地发现互感器中存在的放电性缺陷,防止其扩大并导致整体绝缘击穿?！豆娉獭方ジ衅骶植糠诺绮饬空搅形ㄆ谑匝橄钅?，测量互感器在规定电压下的局部放电水平，进行诊断。

局部放电测量原理

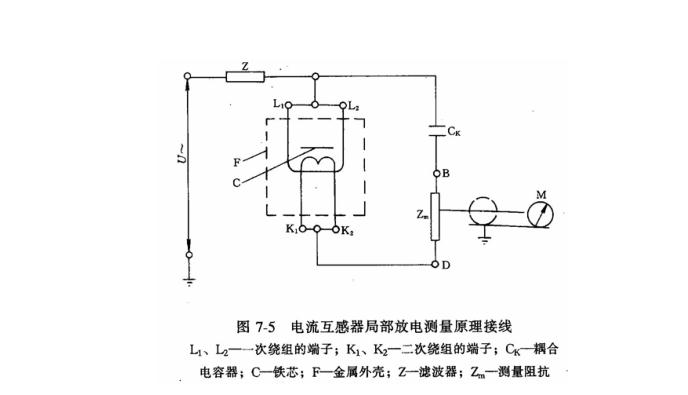

《互感器局部放电测量》(GB5583-85) 规定的电流互感器局部放电测量的原理接线如图7-5的示。

在某一电压作用，当试品内部发生局部放电时，放电脉冲信号经CK、Zm回路形成脉冲电流，在 Zm 两端产生脉冲电压，即为所测量的信号。由于脉冲电压的幅值很小(约为 uV 级)，必须经过高增益放大器放大，放大后的信号送至测量仪器(放电量表或示波器) 进行测量。试验电压U通常选用 50Hz的工频电源。

图7-5中各元件的作用如下:

(1)Z：也称阻塞阻抗。它可以衰减来自高压电源的干扰并防止局部放电脉冲经电源旁路，从而提高测量回路的灵敏度。由于乙只允许工频通过，高频被阻塞，故可以看成是低通滤波器。

(2)CK：它一方面隔离工频高压，使检测阻抗上承担的工频电压很低以保证测装置安全工作:另一方面将试样的局部放电信号耦合到检测阻抗上来，对工频呈高阻抗。对高频呈低阻抗，一般选用100~1000pF的电容器要求它本身在测量电压下无局部放电，且自感很小。

(3)Zm：它起采样作用，即将局部放电的信息从高压测量回路中取出，输送给检测仪器，它有 R型、L型、RC 型、LC 型、RCL 型等，常用的是RC型和 RCL型。两种类型的检测阻抗对放电产生的脉冲电流的响应是不同的。
