导电回路电阻测量

1、试验目的

高压断路器导电回路电阻，主要取决于断路器动静触头的接触电阻其大小，直接影响通过正常工作电流时是否产生不允许的发热，及通过短路电流时的切断性能，它是反应安装检修质量的重要数据。

2、试验方法

使用断路器回路电阻测试仪，测试回路电阻。

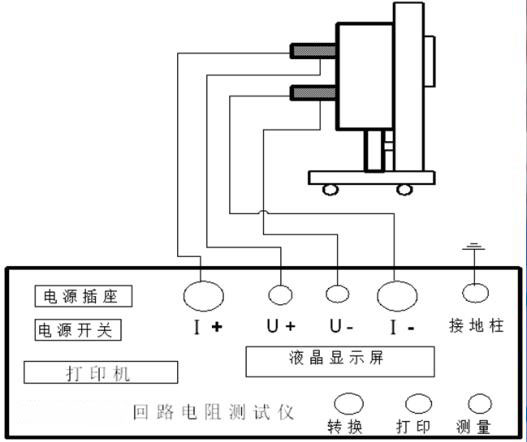

3、试验接线方法

1）回路电阻测试仪两个电压夹分别夹在一相上、下触头，两个电流夹分别夹在电压夹外侧，且两夹子不能相碰 (电压夹，电流夹同极性)；

2）试验在合闸状态下进行；

3）试验电流不小于100A。

4、试验结果判断

（1）真空断路器: 运行中自行规定，建议不大于1.2倍出厂值。

（2）SF6断路器: 运行中，回路电阻值不大于出厂规定。

（3） 厂家标准参考《电力设备交接和预防性试验规程》要求。
