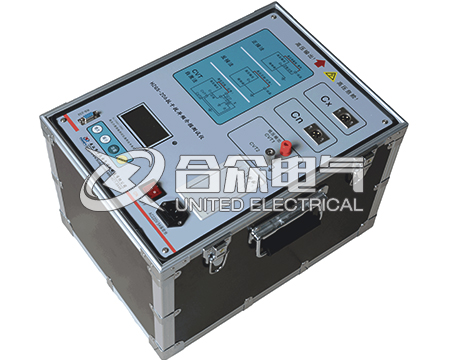

抗干扰异频介损测试仪的接线比较复杂，比如在高压输出的安装，下面武汉合众电气专家介绍抗干扰异频介损测试仪的高压输出HV插座。

  安装位置：如图4-2-○11，外设保护门。

  功能：仪器变频高压输出；检测反接线试品电流；内部标准电容器的高压端。
  接线方法：插座中心连接红色高压线芯线；金属外壳连接红色高压线屏蔽层；正接法时芯线和屏蔽层都可以作加压线对被试品高压端加压；反接法时只能用芯线对被试品高压端加压，若试品高压端有屏蔽极（如高压端的屏蔽环），则可将屏蔽层接于屏蔽极，无屏蔽极时屏蔽层悬空。

  注意：·在启动测试的过程中此插座带有高压有触电危险，绝对禁止触碰高压插座及与之相连的相关设备。

  ·用标准介损器或标准电容器检测正接法精度时，应使用全屏蔽插头连接介损器或标准电容器，否则暴露的芯线可能受到干扰引起误差。

  ·测试过程中应保证插座中心红色高压线芯线与被试品高压端零电阻连接，否则可能引起测量结果的数据波动。

  以上是抗干扰异频介损测试仪的高压输出安装，如果需要本仪器，可以在线咨询客服。
