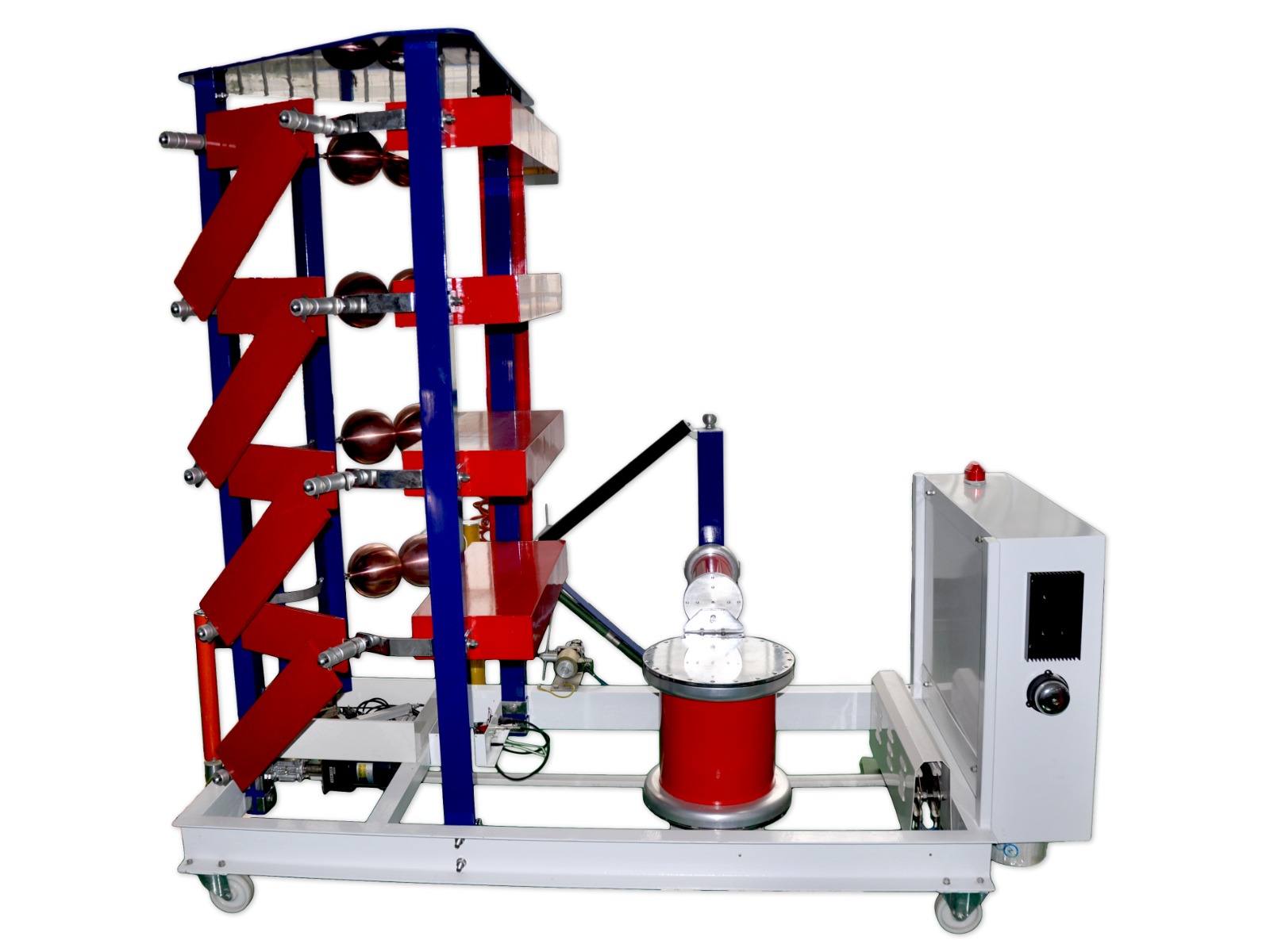

冲击电压发生器是非常常见的电气测试设备，其对接线有要求，冲击电压发生器的绝缘子类容性负载冲击电压试验的设备布局及接线说明：
  适用试品：绝缘子串、合成绝缘类产品、开关、电容器、电力电缆等

  注： 1、 高压引线可使用裸铜线，连接时应注意保留足够的绝缘距离；

  2、 接地线最好使用宽铜箔，宽度150mm。

  3、 测量电缆使用规定阻抗的射频同轴电缆。

  接线原理图如下：
  以上冲击电压发生器的设备布局和接线说明，如果对冲击电压发生器有需要，可以联系客服咨询。
