变频谐振耐压试验装置可进行各种可进行各种交流耐压试验，可以进行GIS耐压试验、电缆耐压试验、发电机耐压试验、变压器感应耐压试验等。这些耐压试验都是电力系统中常规的试验，我们必要要掌握。为了更好运用变频谐振耐压试验装置进行这些耐压试验，我们还要了解变频串联谐振试验装置各种试验接线方法。下面武汉市合众电气为你展示这几种耐压试验的具体接线图。

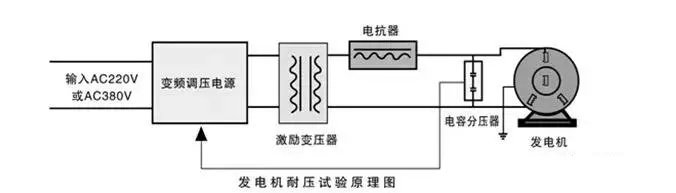

1、发电机耐压试验接线图

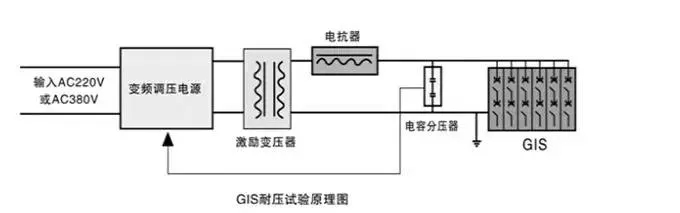

2、GIS耐压试验接线图

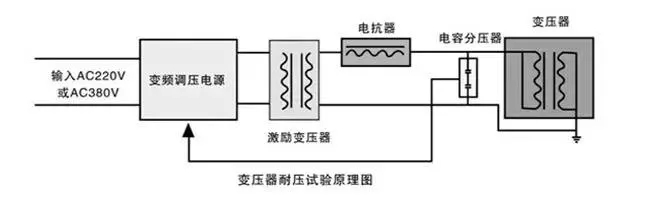

3、变压器耐压试验接线图

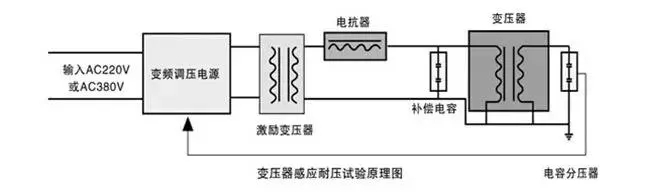

4、变压器感应耐压试验接线图

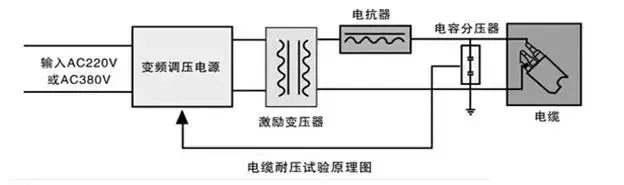

5、电缆耐压试验接线图

  以上就是运用变频谐振耐压试验装置进行耐压试验的五种方法，及试验的进行方法原理。在现场耐压试验过程中，根据接线原理，选配合适的电抗器数量，在谐振电路容量范围内进行耐压试验，保障试验的安全进行。
