互感器综合特性测试仪，进行电流互感器励磁特性、变比、极性、一次通流、交流耐压、退磁测试时，请移动光标至CT，并选择相应测试选项。

1、CT励磁(伏安)特性测试

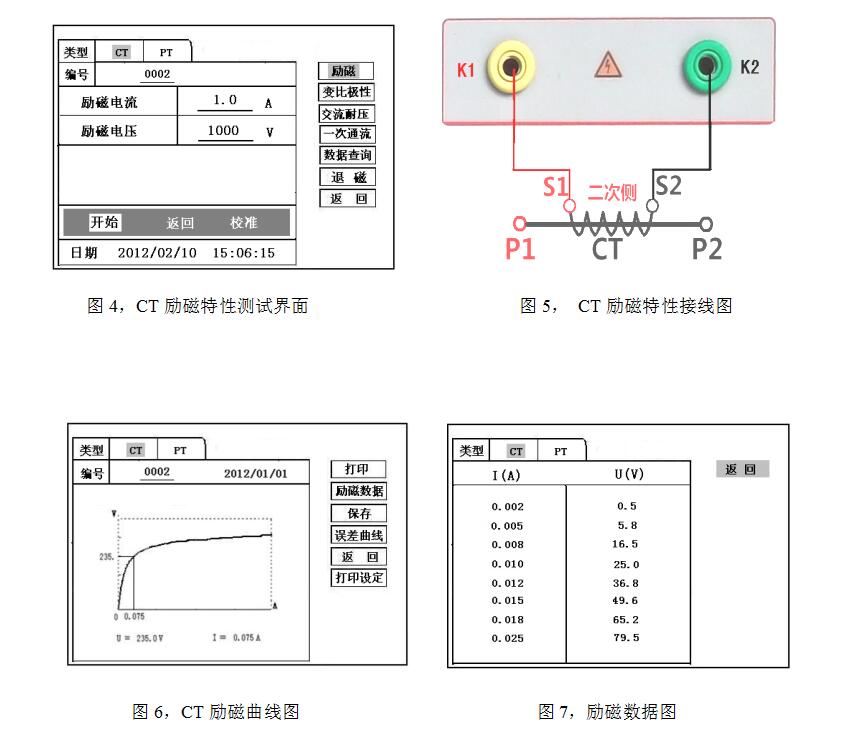

按“励磁”键后，即进入测试界面如图4。

1）、参数设置：

励磁电流：设置范围（0—20A）为仪器输出的最高设置电流，如果实验中电流达到设定值，将会自动停止升流，以免损坏设备。通常电流设置值大于等于1A，就可以测试到拐点值。

励磁电压：设置范围（0—1000V）为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。如果实验中电压达到设定值，将会自动停止升压，以免损坏设备。

1) 、接线方式：

接线图见（图5），测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2（互感器的所有端子的连线都应断开）。接线无误后，合上“功率开关”，按“开始” 键后，即开始测试（见图5）。

试验时，光标在“停止”选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图（如图6）。

2）、互感器综合特性测试仪，伏安特性（励磁）测试结果操作说明

试验结束后，屏幕显示出伏安特性测试曲线（见图6）。该界面上各操作功能如下：

打?。嚎刂破餮≡瘛按蛴　焙螅群蟠蛴》蔡匦裕ɡ牛┣?、数据，方便用户做报告用。同时减少更换打印纸的频率，节省时间，提高效率。      励磁数据：将光标移动至“励磁数据”选项选定，屏幕上将显示伏安特性试验的测试数据列表（见图7）。按下“返回”键即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。当页面翻转不动时，则已到达最后一页。

保存：控制器移动至“保存”选项，按下即可将当前所测数据保存，保存成功后，屏幕上显示“保存完毕”。成功保存后，用户如果再按下“保存”键，程序会自动分辨，不保存相同的测试记录。并且可在数据查询菜单中进行查看。

误差曲线：在图6的界面中，将光标移至“误差曲线”选定后，屏上将显示伏安特性试验的误差曲线的设置（见图8）。选定后计算出的误差曲线如图9。

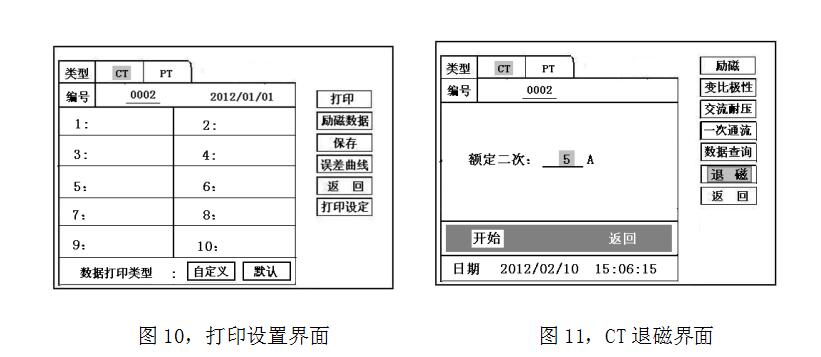

打印设置：光标移动至此选项，按下即进入打印设置界面（图10），可根据要求选择“默认”设定需打印的电流值，或选择“自定义”。
