局部放电检测仪基本在所以局部放电试验场合中都有使用，是非常重要的电气测试设备。那么，局部放电检测仪主机的显示界面，也就是系统软件主窗口，是什么样的呢？其实这都是有行业标准的，我们和武汉合众电气一道来看看一般局部放电检测仪系统软件主窗口是什么样的，下面来认识下。

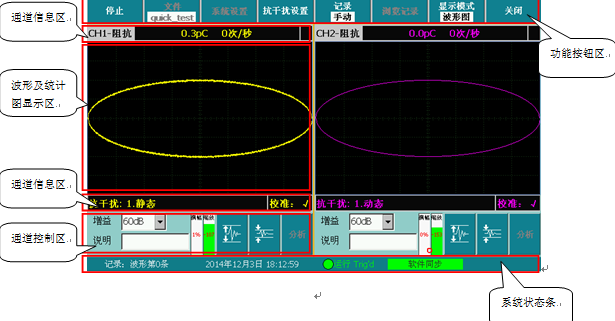

  图 5-3 主界面

  功能按钮区

  主要完成测量开始/停止、试验设置、系统设置、抗干扰设置、记录、浏览记录、显示模式切换以及退出软件功能。

  通道信息区

  上部的显示区主要显示当前通道测量传感器的状态、放电水平、增益是否溢出（溢出会出现★）、放电次数、开相位窗状态（开窗后显示开窗个数）以及通道是否对外提供12V电源（供电则显示红色灯泡，不供电则不显示）。

  下部的显示区主要显示抗干扰启动的项目和通道校准状态，如果未校准为×，校准后为√。

  通道控制区

  主要完成增益的控制、增益是否合适指示、通道信息说明、采样满幅比例及波形显示缩放、波形时域频域分析功能等。

  波形及统计图显示区

  波形图、二维图和三维图形的显示区域。

  系统状态条

  记录存储状态：提示当前存储的是波形记录还是统计记录，同时提示当前存储总条数。

  系统时间：显示当前系统日期及时间。

  触发模式：提示当前触发方式，从而保证系统根据触发方式正确的使用。

  以上是局部放电检测仪主机系统软件主窗口，相信大家对局部放电检测仪的最初操作界面有所了解了。如果对局部放电检测仪有需求的，可联系武汉合众电气。
