上一期我们讲了局部放电检测仪的工作原理，我们都知道电气设备产生局部放电时，会产生电磁波，电磁波在向外传播时会生成一个暂态的对地电压信号。这个信号的大小与局部放电的激烈程度及放电点的远近有直接关系。可以利用专门的探测器进行检测，这种探测器就是局部放电检测仪。

  那么局部放电检测仪怎么使用呢，下面来和武汉合众电气一起来看看，局部放电检测仪的面板结构说明。

  本仪器为标准机箱结构，仪器分前、后面板两部分，各调节元件的位置及功能见下图说明。

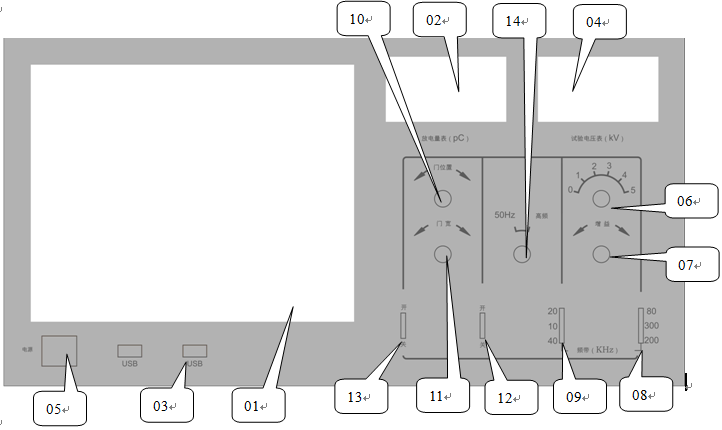

  1、示波屏                     2、3位半数字表，显示放电量读数

  3、USB接口                   4、3位半数字表，显示试验电压读数。

  5、电源开关                   6、放大器增益粗调

  7、放大器增益细调             8、频带高端选择

  9、频带低端选择               10、窗位置调节

  11、窗宽调节                  12、右窗通断

  13、左窗通断                  14、时基选择

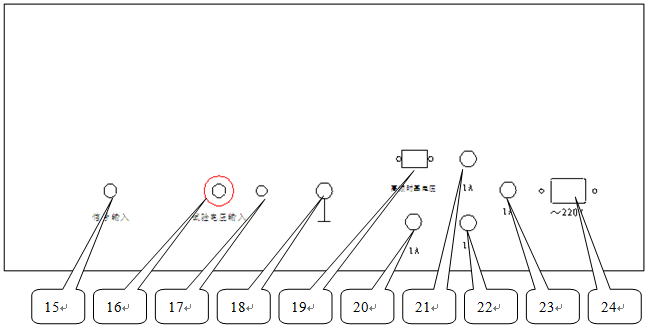

  15、信号输入插座              16、试验电压输入插座

  17、试验电压调节电位器        18、接地螺栓

  19、高频时基电压输入插座      20、电源保险丝

  21、电源保险丝                22、电源保险丝

  23、主电源保险丝              24、主电源插座

  以上是对局部放电检测仪面板结构的介绍，如果有什么问题不懂，可以咨询我们。
