在全自动工频无局放耐压测试装置中，局部放电检测仪的波形有哪些，怎么根据图谱判断属于那种干扰图形，之前我们讲过两期，这里我们来讲最后一期，第十一到第十五中波形图谱。

  电动机干扰的干扰图形

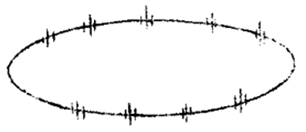

  波形特点：放电波形沿椭圆基线均匀分布，每个单个讯号呈“山”字形。

  原因：带换向器的电动机，如电扇、电吹风运转时的干扰。

  中高频工业设备的干扰图形。

  波形特点：连续发生，仅出现在电源波形的半周内。

  原因：感应加热装置和频率接近检测频率的超声波发生器等。

  铁芯磁饱和谐波的干扰图形

  波形特点：较低频率的谐波振荡，出现在两个半周上，幅值随试验电压升高而增大，不加电压时消失，有重现性。

  原因：试验系统各种铁芯设备（试验变压器、滤波电抗器、隔离变压器等）磁饱和产生的谐振。

  电极在电场方向机械移动的干扰图形。

  波形特点：仅在试验电压的半周（正或负）上出现的与峰值对称的两个放电响应，幅值相等，而脉冲方向相反，起始电压时两个脉冲在峰值处靠得很近，电压升高时逐渐分开，并可能产生新的脉冲讯号对。

  原因：电极的部分（尤其是金属箔电极）在电场作用下运动。

  漏电痕迹和树枝放电

  波形特点：放电讯号波形与一般典型图象均不符合，波形不规则不确定。

  原因：玷污了的绝缘上漏电或绝缘局部过热而致的碳化痕迹或树枝通道。

  在放电测试中必须保证测试回路中其它元件（试验变压器、阻塞线圈、耦合电容器、电压表电阻等）均不放电，常用的办法是用与试品电容数量级相同的无放电电容或绝缘结构取代试品试验，看看有无放电。

  了解了各种放电类型的波形特征，来源以及识别干扰后就可按具体情况采取措施排除干扰和正确地进行放电测量了。需要局部放电检测仪的可以多看看我们。
