局部放电检测仪系统工作原理

  局部放电检测仪的局部放电测试原理是高频脉冲电流测量法（ERA法）。

  试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。

  时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用局部放电检测仪可以排除固定相位的干扰。

  试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。

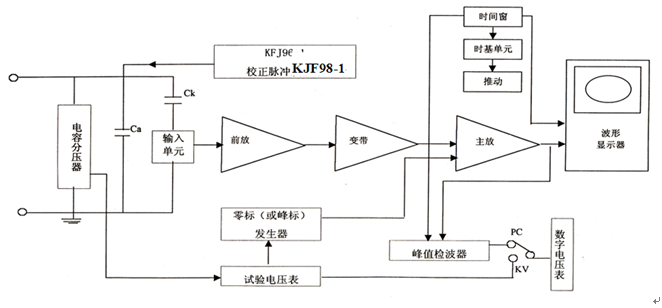

  局部放电检测仪整个系统的工作原理可参看方框图
