变压器工频耐压试验的目的，工频交流耐压试验对考核变压器主绝缘强度、检查局部缺陷，具有决定作。工频耐压是检查验证变压器设计、制造和安装质量的重要手段。变压器外施工频耐压试验，用于全绝缘变压器或分级绝缘变压器的中性点耐压及低压绕组的耐压试验。

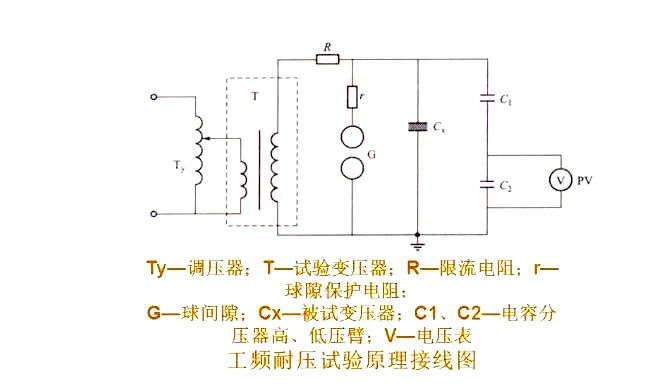

  变压器进行工频耐压试验前，先经过测试证明绕组绝缘处于良好状态，绝缘油也合格，才进行工频耐压试验。试验接线图如图所示。试验时间一般为 1 分钟，试验电压为制造厂出厂试验电应的85%。

  工频交流耐压试验基本符合变压器在运行中所承受的电气状况，同时试验电压一般比运行电压高，因此经工频交流耐压试验合格的变压器都有较大的安全裕度，所以工频交流耐压试验已成为保证变压器安全运行的一个重要手段。

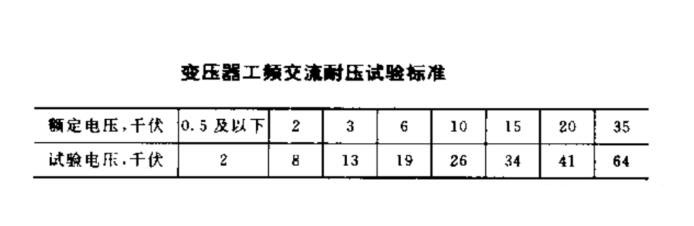

  变压器工频耐压试验一般根据出厂的电压电流标识进行试验即可，如果没有制造厂的出厂试验数据，可参考选用一下试验电压标准进行试验。

对变压器进行工频耐压试验时，还应注意以下几点：

  (1)应在变压器注油 20 小时以后，当油处于静止状态，气泡充分逸出，油温正常后才能加压。试验时凡是不试验的绕组均应可靠接地，各绕组都应短路连接。

  (2)合上电源开关，慢慢升高电压，在超过 40% 试验电压后，应以毎秒 3% 试验电压的速度均匀升压。当达到试验时间后，应迅速将调压装置降到输出电压的 40% 以下或零位，然后切断电源。此时不可在试验电压下切断电源，以免引起操作过电压而造成变压器放电或击穿。

  (3)在试验过程中，若出现放电或击穿现象，应立即切断电源。

  (4)试验过程中，若仪表指针不跳动，被试变压器无放电声音，则说明变压器承受住耐压试验;若电流表示值突然上升，被试变压器有放电声，则说明变压器有问题。复试时，如果施加电压比第一次低，则说明固体绝缘击穿;如果施加电压未降低，仍在原电压下放电，则说明油间隙击穿(主要原因是引线对接地部位的绝缘距离不够或油中有气泡)。

  (5)在加压过程中，如果变压器内部有炒豆一样的放电声，而电流表示值又稳定，则可能是悬浮的金属件对地放电(如铁芯接地不良)。
