(1) 直流回路从正极到负极

例如控制回路、信号回路等。从一个回路的直流正极开始，按照电流的流动的方向，看到负极为止。

(2) 交流回路从火线到中性线

例如电流、电压回路，变压器的风冷回路。从一个回路的火线(A、B、C相开始，按照电流的流动方向，看到中性线(N极)为止。

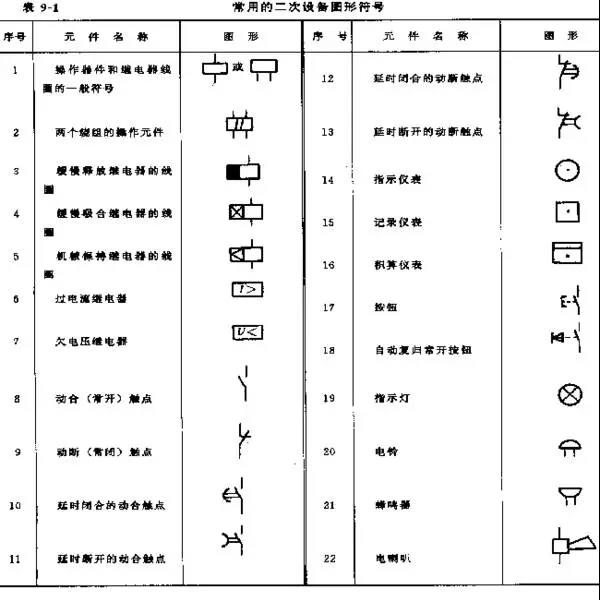

(3) 见接点找线圈，见线圈找接点

见到接点即要找到控制该接点的继电器或接触器的线圈位置。线圈所在的回路是接点的控制回路，以分析接点动作的条件。见线圈找出它的所有接点，以便找出该继电器控制的所有接点(对象)。

(4) 利用欧姆定律分析继电器判断是否动作

判别的依据是，电压型线圈的两端加有足够大的电压，电流型线圈的通过两端加有足够大的电流。对于电压型继电器的线圈回路，当线圈的两端通过若干个继电器的接点或电流线圈与分别电源的正、负极贯通，则认为继电器(接触器)动作(励磁)，当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器(接触器)不动作(不励磁)。列如：开关分闸回路，当开关处于合位，分闸线圈的正极端串接有合位继电器(电阻大)，则认为其不动作。当?；ぬ⒔拥惚蘸希呷χ苯咏拥降缭凑?，则认为分闸线圈动作。对于电流型(如跳闸回路的防跳跃继电器)，当线圈的两端通过若干个继电器的接点或电阻较小的线圈与分别电源的正、负极贯通，则认为继电器(接触器)动作(励磁)。当回路中有短开的接点，或线卷回路串接有比较大的电阻，或者线卷被并接的接点短接时，则认为继电器(接触器)不动作(不励磁)。

(5) 看完所有支路

当某一回路，从正极往负极看回路时，如中间有多个支路连往负极，则每个支路必须看完。否则分析回路的就会漏掉部分重要的情况。

(6) 利用相对编号法、回路标号弄清安装图与展开图的接线原理图中设备的对应关系

核查安装图与展开图的对应关系的主要目的：

第一是检查安装图是否与展开图相对应。

第二，弄清展开图中各设备在现场的位置。从安装图(如?；て炼俗优沤酉咄?查清某个端子排的端子在展开图中的位置，则先查出该端子上所在的回路标号，再查对展开图中回路标号，相同的回路标号即同个回路，即可在展开图中迅速找到该回路，在展开图查明它在整个回路中的作用。如手上只有安装图或者发现安装图与展开图的原理接线图无法对应时，则从安装图中每个的设备端子上所标的编号，依据相对编号法，查到该所连接的另外设备的端子，然后再查出该端子所连接另外设备，直到查到直流电源的正负极或交流回路的火线和中性线为止。

最后把整个相关的回路都查出来，画成图后可分析连接是否符合动作原理。当想弄清展开图上设备的位置时，则一是利用展开图上的设备表提供的位置，然后去相应的安装图上查对。二是先弄清展开图中的端子符号，哪些是屏柜端子排的端子、哪些是(?；せ蜃远?装置的端子，然后直接去可能的屏柜、端子箱中查找。

(7) 识图特殊问题的解决方法。

a.如何用设备的实际状态(现场能看到的设备状态)来描述回路或继电器的动作条件：先以回路的接点分、合状态来描述回路的条件，然后根据接点的分、合状态与设备的状态的对应关系，替换描述(如用开关机构箱的“远/近控切换开关”在“远方”位置来代替“远/近控切换开关”在远方控制回路中的接点状态。必须逐步形成这一能力，否则看图纸将停留在原始状态，只能看到接点的分、合和继电器的是否励磁，无法与运行中设备状态的监视和操作结合起来。

b.如何弄清展开图中的部分采用方框画法设备与外部其他部分的连接?先查清方框画法设备的端子编号，然后利用能展示该设备内部接线图的装置说明书或厂家图，在这些图纸中找到往外部连接的端子编号，再与内部回路连接起来，然后通过往外的连接的端子再与外部回路联系起来。
