电缆故障概述

电缆故障是指在供电过程中发生干扰、局部电流不均匀、供电不稳定甚至断电的现象。为确定电缆故障与位置。必须了解电电力电缆的各种参数的分布，并由此来推断和测试故障点。电缆可看成有许多电阻、电导、和电感等等效元件相连接组成的，这些元件我们把它称为电缆的分布参数。理论上要求这些参数均匀的分布在整条电缆中，也就是说这些参数与电缆总长要成比例。这些参数不仅适用于两条线芯之间，而且也使用与线芯于屏蔽之间。

当电缆发生故障时，这些分布参数的变化，在初步确定电缆故障位置时，起重要作用，而起决定最庸的参数是电缆的特征阻抗和它的传导波速度。电缆的特性阻抗表示导线某一点上特性电压与特性电流之比，因此它不受位置和时间的限制。只与电缆结构。绝缘材料和导体材料有关。波速度是指脉冲电压从淡蓝一段传到另一端需要一定时间，是电缆长度与传播时间之比。由于城市供电电缆不太长，电磁波传导速度很快，相对于由于材料不同所引起的差别在两个数量级以上。因此，电缆的传导速度可近似认为只与电缆的绝缘介质性质有关，而于导体线芯的材料和截面无关。由此，在确定电缆故障位置时，要考虑的主要特性参数是电缆的特性阻抗和电磁波的传播速度。

较为传统的初步判断：使用绝缘兆欧摇表对电缆的本体进行绝缘试验。如果在运行和测试状态下的这些电缆特性参数均无变化，即可认为这条电缆无故障，但只要电缆某个位置特性阻抗发生变化，电缆的均匀性就会收到影响，电缆的特性阻抗，以及电磁波在电缆中的传播波速度就要发生变化，此时电缆就存在故障，是故障电缆。

电缆故障排查

电缆故障的产生一般为：外力破坏（电缆的整体性收到破坏），电缆中间头、终端头制作不正确，电缆的附件安装不规范，以及生产厂家的工艺问题，运行环境等诸多因数导致了大量的各种各样的综合故障。

按故障电阻值分为：低阻故障和高阻故障。传统上把电缆故障点的直流电阻小于电缆特性阻抗称为低阻故障，反之则称为高阻故障。

1、接地故障：埋入地下的电力电缆，当电缆绝缘由于各种原因，它的一线芯或数线芯被击穿后接地，这种故障称为接地故障，按脉冲反射仪测试波形划分，一般接地电阻在1KΩ以下为低阻故障，以上为高阻故障。这是电力电缆常见的故障。

2、短路故障：电力电缆线芯之间绝缘完全破损形成短路，或线芯之间电阻一般情况下不小于10Ω。此类故障称为短路故障。这种故障只要电力电缆质量合格，安装时没有出现过机械损伤，作为地埋式电力电缆这种故障出现几率较小。

3、断线故障：电力电缆的一线芯或数线芯断裂而产生的故障，通常是由于电缆线芯被短路电流烧断或外力破坏引起。在过去的工作经历中，城市基础设施反复修改时，由于外力造成的此类故障特别多。但是，由于这类故障比较容易发现，也常常暴露在光天化日之下，容易发现和处理。

4、闪络故障：电力电缆在进行试验时，由于绝缘存在间隙放电，造成绝缘击穿，此为击穿故障；在某些情况下，绝缘击穿后又恢复正常，及时提高试验电压也不再击穿，此为封闭性故障，虽然该故障点仍能通电，没有形成短路，但此时的电缆仍然存在故障。这两种故障都属于闪络故障。该故障大多情况发生在电缆接头或终端内，主要表现为：当试验电压升到某一值时，电缆泄露电流突然升高，并且测量表针呈规律性摆动，降低电压时现象消失，测量绝缘电阻值仍很高。这类故障也是较多的，但隐蔽性强，特别是有现场电缆接头时，由于操作不注意，稍微再某个环节不到位，或某个工艺的疏忽，或者水气没有清除干净，绝缘材料含杂质、有气孔等等原因都会造成这类故障。这类故障隐蔽性较强，一般情况下很难发现，因此这类故障的发现与避免的控制关口就是安装规程要求的电压和程序进行实验检测，不能有丝毫马虎，只有这样才能防患于未然。

在我们实际工作中比较多的是在城市基础设施改造过程中出现的认为故障，造成电力电缆机械损伤，这种故障都曾经发生，遇到较多的常常属于前面三种故障。由于城市改建出现的这种故障一般容易检查发现。但是，如果遇上有人要故意隐瞒事故，这就给故障点的 造成极大地困难。这就常常需要利用电器设备进行检测，从而发现故障性质以及故障点，及时开展处理工作。

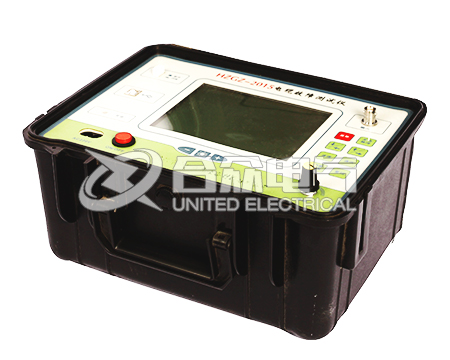

合众电气生产的HZGZ-712电缆故障测试仪能迅速准确的找出电缆短路、开路和间接短路故障点的部位。该仪器由主机和附机两部分组成：主机实际上是一个信号发生器，面板上有mA毫安表一只，阻抗选择扭一只（设有8W，16W，50W，150W，160W，五档位）电表灵敏度控制扭一只，电源测试键一只，输出控制和连续、断续选择开关一只。开机后主机将产生连续或者断续蜂音。当电缆有开路或短路故障后，将电缆芯线和外导体分别接在主机输出接线端子上，电缆另一端拆下分开，若万用表指针摆动，说明电缆开路，不摆动，证明电缆短路。

用HZGZ-712电缆故障测试仪查找故障，效率更高，非常迅速、准确的找到电缆故障点。用HZGZ-712电缆故障测试仪查找故障点，HZGZ-712电缆故障测试仪是测量电缆故障的一种数字仪表，HZGZ-712电缆故障测试仪利用传输线的反射原理，在时域范围内就可定电缆的故障点。使用方便，测量迅速。直观、准确、操作简单。可测电缆的开路、短路及阻抗失配等故障的位置和性质，测量电缆的长度和电缆中信号传播的速度，对传输电视信号的同轴电缆出现的开路、短路和间接短路故障能迅速的判断出来。
