本文断路器合闸分析主要介绍了断路器合闸过程分析、断路器合闸保持回路分析及断路器合闸防跳回路分析。武汉合众电气推荐断路器合闸防跳可以使用直流断路器测试仪预防，DAS-1000A直流断路器测试仪适合变电站现场使用、便于携带、试验过程采用全自动化操作，直流断路器测试仪可以为运行维护部门提供直流?；さ缙鞫魈匦缘牟馐允侄危绷鞫下菲鞑馐砸强啥灾绷鞅；さ缙鞯亩魈匦砸约凹恫钆浜辖行Ｑ?，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。

  1、断路器合闸过程分析

  ?；ざ骰蚴侄险⑹?，手合继电器(SHJ)或自动重合闸( ZHJ)动作，同时其对应的接点闭合，在没有低气压闭锁的条件下，低气压闭锁继电器(11YJJ)接点闭合，正电源被接通，同时经跳闸保持继电器(lTBUJa和j2TBUJa)两幅接点串并联回路后，正电源经4D112端子接通到断路器的操作机构内部，从而实现断路器的合闸。

  2、断路器合闸保持回路分析

  1)断路器合闸时，手合接触继电器(SHJa)励磁，手合继电器(SHJa)的两幅接点接通，防止由于接点的抖动而使合闸失败，起保持合闸电源持续接通的作用。

  2)跳位继电器(lTWJa、2TWJb、3TWJc)并接于合闸回路，由于跳位继电器为电压型继电器，电阻很大，此时被短接，跳位继电器( lTWJa、2TWJb，3TWJc)失磁，断路器的分位指示灯熄灭。

  3)断路器合闸后，位置辅助接点发生变化，分闸回路接通，并接于断路器分闸回路的合跳位继电器 ( llHWJa、12HWJb、13HWJc)励磁，断路器的合位指示灯点亮。操作箱中此时便实现了断路器的位置变化，断路器的位置由分到合。

  在这里需要注意的是，当断路器在分位时，其实合闸线圈是带电的。但由于跳位继电器( lTWJa、2TWJb、3TWJc)为电压圈，线圈本身电阻就较大，加上回路上串的电阻，整体阻值就较大。因为断路器分、合闸线圈为电流型，其阻值较小，虽然整个合闸回路是导通的。但因为控制回路电压大部分加在跳位继电器( lTWJa、2TWJb、3TWJc)上，跳位继电器(lTWJa、2TWJb、3TWJc)电阻很大，电流很小，不足以使合闸线圈动作。

  同时跳位继电器( lTWJa、2TWJb、3TWJc)线圈上串联有电阻，也可以防止跳位继电器( lTWJa、2TWJb、3TWJc)线圈击穿短路，使合闸线圈误动。当手动或?？睾险⑹?，合闸回路接通相当于直接将跳位继电器(lTWJa、2TWJb、3TWJc)短接，电压直接加在合闸线圈上，使线圈动作，HWJ回路同此基本一致。

  3、断路器合闸防跳回路分析

  1)当手合或重合到故障上开关跳闸时，分闸回路中的TJR或TJQ接点闭合，跳闸回路的跳闸保持继电器11TBIJ和12TBIJ继电器励磁，防跳回路中11TBIJ和12TBIJ接点闭合后起动断路器合闸回路中的1TBUJ，同时1TBUJ动作后起动2TBUJ，2TBUJ通过其自身接点在手

  合脉冲存在情况下自保持，于是这两组串入合闸回路的继电器的常闭接点断开合闸回路，避免开关多次跳合。

  为防止在极端情况下，开关合闸压力接点抖动，从而造成的防跳回路失效，故用2TBUJ的一对接点与11YJJ并联，以确保在这种情况下开关也不会多次合闸。

  2)跳位保持继电器(llTBIJa和22TBIJa)接点闭合后，跳位保持继电器( lTBUJa)励磁，使断路器合闸回路中的?？拥惚蘸?，常闭接点打开，此时，断路器的合闸回路经跳位保持继电器(lTBUJa和2TBUJa)的串并联回路断开，操作机构中接收不到操作箱的正电源，不能进行再次合闸。

相关设备：

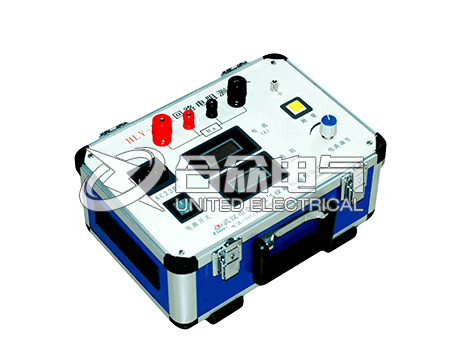

HLY-301回路电阻测试仪
